Глава 7, часть 3. Особенности кладки печей
Кладка печей существенно отличается от кладки стен зданий. Эти особенности сводятся к следующему.
Швы кладки, даже предназначенные под штукатурку, заполняют раствором на всю глубину во избежание проникания через них дымовых газов. Поэтому раствор расстилают рукой. Кладку с мастерка ведут лишь в нижней части печи до уровня пода топливника и дна дымовых каналов.
Кладку печей ведут на глиняном растворе, поэтому печи сооружают только в помещениях, закрытых от дождя, который может не только вымыть раствор из швов, но и насытить кирпичи водой до такой степени, что сушка печи потом займет много времени. Перевязка (смещение шва следующего ряда) швов кладки обязательна в каждом ряду в 1 /2 кирпича и, как исключение, в 1 /4 кирпича.
Внутренние поверхности печей должны быть гладкими. Кирпичи, подвергшиеся приколке и теске, шероховатыми гранями кладут наружу. Для создания гладкой поверхности стенки топливника, каналов, камер и дымовых труб изнутри затирают мочальной кистью или тряпкой, смоченной в воде без добавления раствора. Эту операцию — швабровку — производят через 4—5 рядов кладки.
Кладку печи ведут по рядам, т. е. к кладке следующего ряда приступают только тогда, когда уложены все кирпичи предыдущего.
Глава 7, часть 4. КЛАДКА АРОК И СВОДОВ
Устройство сильно нагревающихся перекрытий и перекрыш при помощи металлических закладных частей (полос, уголков, отколов плит) запрещается. Металл под воздействием высоких температур деформируется, а под нагрузкой деформация ускоряется. В результате кирпичи, опирающиеся на металлические закладные части, выпадают из кладки.
Перекрытие топливника и внутренних проемов печи делают на выпусках (рис. 26) — при ширине проема в один кирпич и меньше или арочным (рис. 27)— при ширине проема более одного кирпича. Арочное перекрытие (свод) устраивают с помощью специального приспособления в виде выпуклой опалубки.

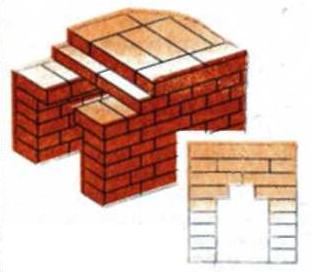

Рис. 26. Перекрытия топливника не выпусках.
Рис. 27. Арочное перекрытие топливника.
Своды опираются на пяты — откосы, устраиваемые в стенках перекрываемой камеры Расстояние между основаниями пят называется пролетом, оно равно ширине проема. Опалубка свода опирается на кружала — кусок доски, по длине равный пролету. Высота пролета в центре (вместе с толщиной досок опалубки) равна высоте (стреле) подъема свода, с очертанием верхней кромки, соответствующим очертанию будущего свода. Кружала (их может быть два-три и больше в зависимости от длины проема) сверху обшивают досками опалубки, а снизу скрепляют подкружальными досками. Длина и тех и других равна длине перекрываемого проема. Опалубленное кружало устанавливают в камере на опорных стойках так, чтобы его края совпали с основаниями пят (рис. 28).

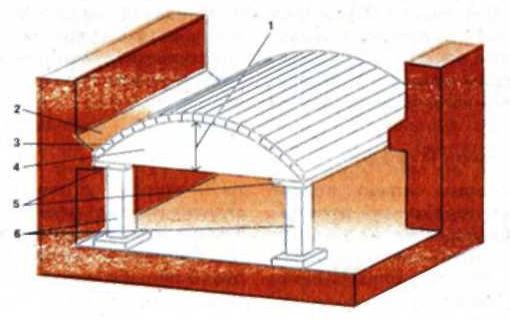

Рис. 28. Опалубка для арочного перекрытия:
1 — подъем свода; 2 — пята свода; 3 — опалубка; 4 — кружало; 5 — подкружальные доски; 6 — стойки.
Кладку сводов ведут с обязательной перевязкой швов, поэтому число рядов в своде должно быть нечетным. Кладку ведут в такой последовательности: от числа рядов в своде отнимают единицу и остаток делят пополам. Полученная цифра определяет число рядов, выкладываемых с одной стороны — от пяты к центру. Швы снизу должны быть минимальной толщины (3 мм) и строго прямолинейными. Выложив положенное число рядов с одной стороны, в той же последовательности выкладывают вторую сторону. Центральный ряд — замок — закрывает кладку.
Поскольку свод нагревается сильнее других частей, то и расширяется он в большей степени. При этом давление его на стенки усиливается. Это давление усиливается и от нагрузок, давящих на свод сверху. Таким образом, свод постоянно стремится раздвинуть стенки, на которые он опирается. Чтобы этого не произошло, кладку в тех рядах, где устраивают пяту свода, скрепляют стяжками из проволоки сечением 5—6 мм или из обручного железа с шайбами.
