Глава 4, часть 3е. Комнатный камин

Комнатный камин (рис. 11) служит больше для создания уюта, чем в качестве источника теплоты, хотя в южных районах его используют для поддержания в помещении благоприятной температуры. Кроме того, камин — вентиляционное устройство, хорошо освежает воздух, не вызывая сквозняков.

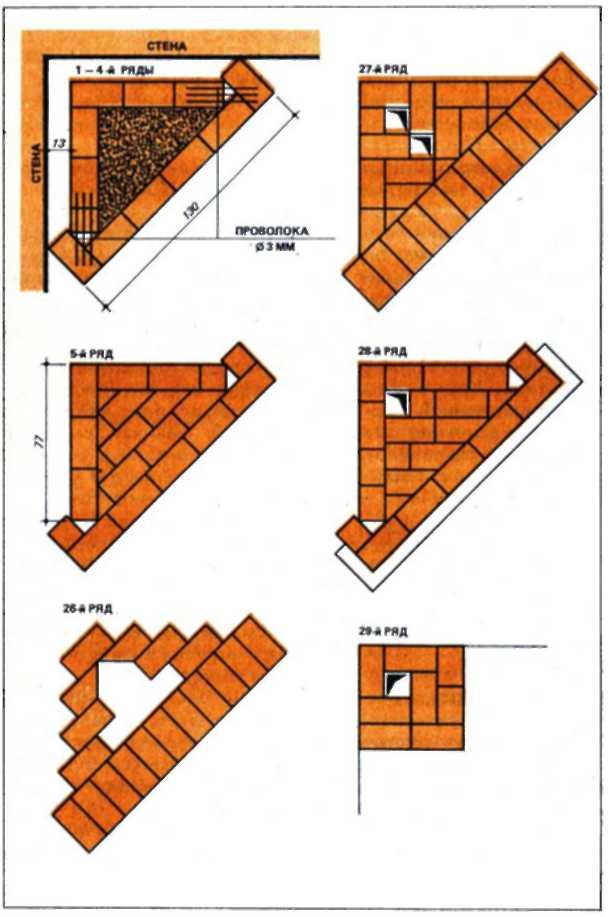

Рис. 11. Комнатный камин.

Для кладки камина требуется:

Кирпич красный 340 шт.

Предтопочный лист 60X80 см 1 шт.

Кладка камина в зависимости от способа отделки может быть выполнена в двух вариантах: с облицовкой изразцами (кафелем) и под штукатурку.

Облицовка изразцами описана в главе 8. Ее выполняют одновременно с кирпичной кладкой.

Внутреннее пространство до 4-го ряда (включительно) заполняют песком. На 5-м ряду выкладывают насухо под очага. Не следует добиваться точной подгонки кирпичей в местах сопряжения со стенками. Образующиеся зазоры и пустоты заполняют кирпичным щебнем и заливают раствором. Углы с лицевой стороны армируют. Для этого в швы через ряд кладки укладывают по три прутка 3-миллиметровой проволоки длиной 40—50 см (рис. 11, ряды 1—4).

Каминную решетку ставят на 6-м ряду. Образованный порог над подом необходим для предохранения от произвольного выпадения углей из очага.

При кладке под штукатурку, а также при отсутствии карнизных изразцов при кладке с облицовкой, начиная с 26-го ряда, одновременно с устройством перекрыши ведут кладку карниза. Для этого следует подобрать 23 кирпича с одинаковыми по высоте торцами, выровнять раствором по уровню поверхность 25-го ряда, затем уложить кирпичи с напуском 5 см наружу. Крайние кирпичи нужно также сместить на 4—5 см в стороны.

Покрыв раствором поверхность 26-го ряда, укладывают кирпичи 27-го ряда, выдерживая такой же напуск, причем крайние кирпичи кладут в последнюю очередь.

28-й ряд, завершающий перекрышу, кладут так, чтобы кирпичи этого ряда перекрывали на 3—4 см все кирпичи карниза.

При штукатурке карниза переходу от первого выступа ко второму придают дугообразную, округлую форму по шаблону. Вместо специального шаблона можно использовать высокую консервную банку из жести. Набросав в углубление перед выступом раствор с избытком, надо протянуть банку 2—3 раза по всей длине карниза.

Каминную решетку заводского изготовления бывает трудно достать. Изготовить такую решетку может квалифицированный слесарь из полосовой хромированной или никелированной стали. Размеры рамки, на которой крепится решетка (обязательные при кладке с облицовкой): 250X420, 250Х Х400, 420X380, 380X400 мм, в зависимости от размеров изразцов. Ширина полосы из черного металла для рамки 80 мм.

В крайнем случае можно обойтись без решетки, оставив проем открытым. При таком варианте проем перекрывают с помощью полосы шириной 60—70 см. После топки камин закрывают щитком (заслонкой) из светлой жести или алюминиевого листа. На внутреннюю сторону щитка наклепывают рамку с таким расчетом, чтобы она плотно входила в проем; с наружной стороны крепят ручку.

Принадлежностью камина являются щипцы, при помощи которых подправляют дрова и угли в очаге. Сделать их можно самому из проволоки диаметром 5 мм. Прут длиной 140—150 см сгибают пополам на трубе или другом круглом предмете так, чтобы прут удобно было держать в одной руке, свободные концы загибают в виде небольших колец.

При эксплуатации камина может возникать избыток тяги. Чтобы его «погасить», прикрывают вьюшечную задвижку, которую устанавливают на 2—3-м ряду дымовой трубы над перекрышей камина.
