Глава 2-1. Как читать чертеж печи

Чертеж печи — это точное ее изображение на бумаге, отражающее ее форму, размеры и внутреннее строение. Изображение дается с уменьшением в несколько раз. Отношение длины отрезка прямой линии на чертеже к длине отрезка в натуре называется масштабом. На рис. 1 дано изображение граней («постелей») кирпича в масштабе 1:10, т. е. с уменьшением в 10 раз. Это значит, что 1 мм на чертеже соответствует 1 см в натуре.

Рис. 1 является простейшим чертежом.

Рис. 1. Грани ("постели") кирпича:
а, в — обыкновенный кирпич; б, г — огнеупорный кирпич.

Самой жирной линией нанесены контуры предмета. Такая линия называется контурной. Тонкими линиями являются: а) размерные линии, заканчивающиеся точками. Над такими линиями проставляется размер; б) выносные линии, между которыми проводятся размерные линии; в) условная штриховка и цвет, обозначающие, из какого материала сделан данный предмет.

Для обыкновенного красного кирпича принята наклонная штриховка (в нашей книге он обозначен коричневым цветом светлого тона), для огнеупорного — клеточка (обозначен коричневым цветом темного тона).

туалетная бумага 3-х слойная.

Размеры на печных чертежах, отражающих действительные размеры изображаемого предмета в натуральную.величину, проставляют в сантиметрах.

Печные приборы и другие закладные предметы изображают на чертежах условными обозначениями (рис. 2), т. е. значками, которые по своему начертанию имеют сходство с предметом в натуре.

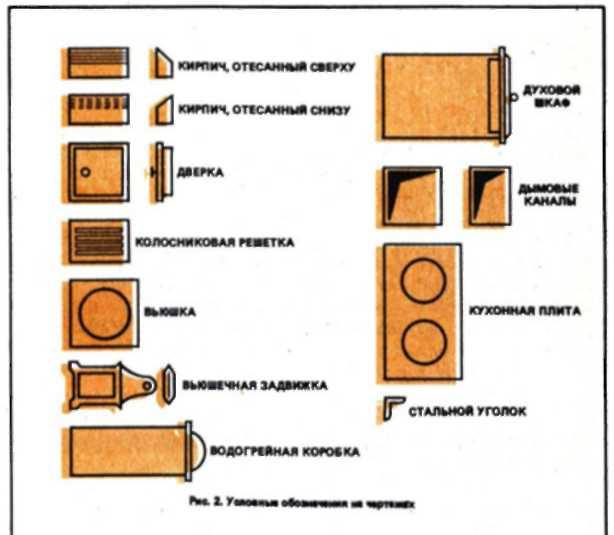

Рис. 2 Условные обозначения на чертежах

Соблюдение масштаба для условных обозначений не обязательно.

Чертеж печи состоит из следующих частей:

а) общий вид;

г) планы-разрезы (порядовки), дающие исчерпывающие указания о том, как надо ряд за рядом выполнять кладку печи снизу доверху.

Как понять, что изображено на чертеже?

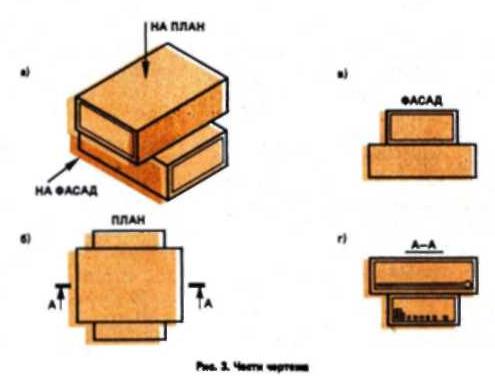

Рис. 3. Части чертежа.

Возьмем две спичечные коробки и положим их на книгу, как показано на рис. 3, а. Поднимем книгу на уровень глаз так, чтобы боковые и верхние грани коробок слились в одну линию. То, что мы увидим, изображено на рис. 3, б. Это и есть вид спереди, или фасад сооружения из коробок. Так как изображение уменьшено в два раза, то масштаб будет 1:2.

Затем положим книгу и посмотрим на коробку отвесно сверху. Мы увидим их так, как они изображены на рис. 3, в.

Это — вид сверху, или план сооружения из коробок.

Наконец, разрежем коробки посередине (по линии А — А, указанной на плане), передние половинки отложим в сторону, а оставшиеся вновь поднимем на уровень глаз, сохранив первоначальное положение коробок. Мы увидим вертикальный разрез, который изображен на рис. 3, г.

На плане линия А — А, по которой сделан разрез, показана за пределами изображения небольшими отрезками прямой. Стрелки от них указывают направление взгляда. Поскольку разрезов может быть несколько, то их обозначают заглавными буквами, которые проставляют рядом со стрелками. Представим, что перед нами квартирная кухонная плита (рис. 4).

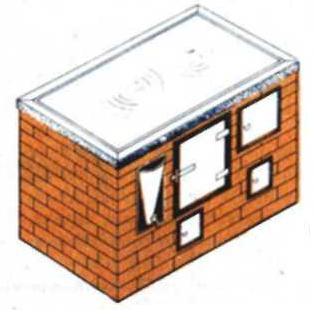

Рис. 4. Общий вид квартирной кухонной плиты

На рис. 75 дан чертеж этой плиты. На фасаде видно, как расположены топочная, поддувальная и прочистная дверки, духовой шкаф и водогрейная коробка. Обозначены также ряды кладки и способ перевязки швов в рядах.

Вертикальные разрезы по А — А, Б — Б и В — В дают возможность рассмотреть внутреннее устройство плиты. Как проходят режущие плоскости, указано на одном из планов.
