Глава 5, часть 4-б. Печи и очаги разного назначения

Банная печь-каменка.

Парные помещения в банях имеют печи-каменки (рис. 17).

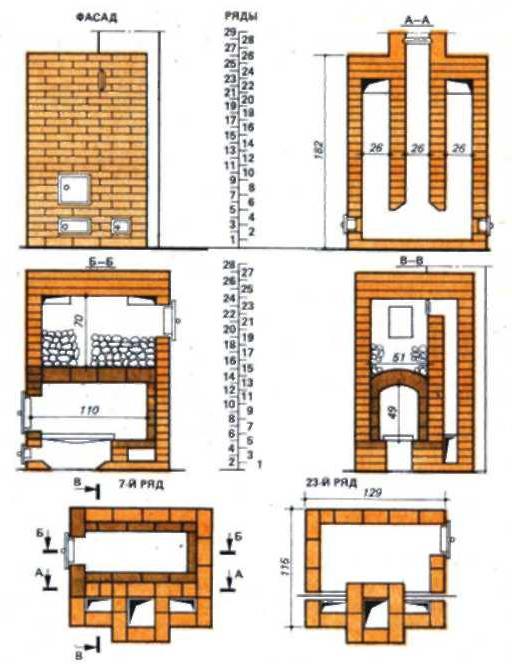

Рис. 17. Банная печь-каменка

полотенца бумажные листовые.

Топливник такой печи выкладывают обязательно из огнеупорного или тугоплавкого кирпича. При использовании для этой цели обыкновенного кирпича печь быстро разрушается. В своде над топливником имеются отверстия, через которые тепловой поток устремляется в верхнюю парообразо-вательную камеру, заполненную камнем. При возможности туда закладывают еще и чугунные болванки. Это ускоряет разогрев камней и сокращает расход топлива. Для загрузки парообразовательной камеры нельзя использовать известняковые камни (в том числе мрамор) и граниты, разрушающиеся при нагревании.

Из верхней камеры дымовые газы отводятся в обогревательный щиток, который служит для отопления моечного помещения. Щиток имеет два опускных канала и один подъемный, переходящий в дымовую трубу. В стенку среднего (подъемного) канала со стороны моечного помещения вставляют вентиляционную решетку для удаления пара из моечного помещения.

Решетку обязательно снабжают задвижкой, которую открывают не раньше, чем будет закончена топка печи и будут закрыты задвижки обоих опускных каналов.

Печь-каменку топят сухими дровами или каменным углем (лучше длиннопламенным). Пар получают от полива раскаленных камней водой. Со стороны парного помещения в стенке парообразовательной камеры имеется дверка, через которую льют воду и поступает пар. Ручку для открывания дверки, во избежание ожога рук, делают с деревянным наконечником. При необходимости размеры печи по длине и ширине можно увеличить. Сечение дымовых каналов при этом увеличивать не следует.

Печь для отопления теплиц.

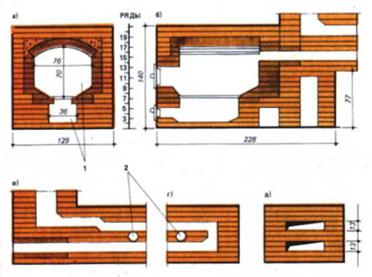

Рис. 18. Печь для отопления теплиц:
а — поперечный разрез; б — продольный разрез; в — передний участок борова; г — душники; д — сечение борова в передней части; 1 — каналы; 2 — душник.

В настоящее время все большее распространение получает электрическое отопление теплиц и непосредственный электропрогрев грунта. Применение электроэнергии наиболее экономично и позволяет автоматически регулировать температуру в теплицах. Однако печное отопление не потеряло своего значения, особенно для небольших теплиц.

Отопление теплиц осуществляют печами боровного типа. Главной особенностью таких печей является конструкция дымооборотов, которые проходят по длинным горизонтальным каналам (боровам). Чтобы «протянуть» дымовые газы по таким каналам, нужно создать очень большую тягу. Это достигается за счет увеличения высоты дымовой трубы. При трубе высотой 12—15 м длину борова-обогревателя можно довести до 20 м.

Стенки борова делают переменной толщины: у топливника — в 1 кирпич, в середине — в 3/4 кирпича, к концу — в 1 /2 кирпича.

На рис. 18 изображены отдельные части печи боровного типа. Боров имеет два канала. По нижнему дымовые газы направляются от топливника, по верхнему — возвращаются и попадают в дымовую трубу. Открыванием и закрыванием душников, встроенных в боров, можно регулировать температуру в разных частях помещения. Длина борова зависит от размеров теплицы, высота постоянная —77 см.

Часть печи, в которой находится топливник, расположена в приямке с таким расчетом, чтобы боров можно было поместить на полу теплицы.

Стенки дымовой трубы должны быть строго вертикальными, допустимое отклонение по вертикали 2 мм на 2 м. Трубы высотой до 6 м можно ставить непосредственно на массиве печи. Толщина стенок у такой трубы 1 /2 кирпича. Более высокие трубы должны иметь толщину стенок в 1 кирпич и располагаться на отдельном от печи фундаменте, заложенном на всю глубину промерзания грунта в данной местности, за исключением скальных грунтов.

Отопление теплиц больших размеров осуществляют двумя печами. Возможны три варианта расположения печей: 1) печи — в противоположных концах помещения; дымовая труба общая для обеих печей — в центре; 2) печи и общая труба — в центре теплицы; 3) печи — в центре; дымовые трубы, отдельные для каждой печи,— в противоположных концах помещения.
