Глава 5, часть 4-в. Печи и очаги разного назначения

Печь для пропарки и сушки древесины.

Для изготовления дуг, полозьев саней и других изделий древесина должна претерпеть достаточную деформацию без излома в месте изгиба. С этой целью ее пропаривают, т. е. разогревают в сыром состоянии.

На рис. 19 дан чертеж печи, в которой пропаривают древесину.

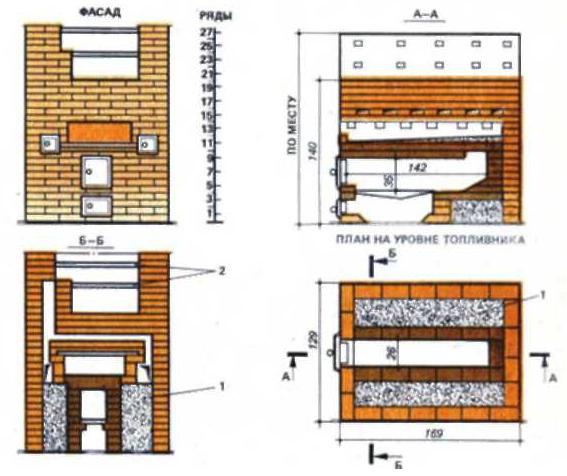

Рис. 19. Печь для пропарки и сушки древесины:
1 — сухой песок; 2 — полосовая (квадратная) сталь.

Ответ на вопрос пол антипыль.

Печь также приспособлена и для сушки древесины, идущей на столярные изделия.

Топливник расположен в центре печи. В нем можно сжигать отходы столярного производства. Над топливником помещена камера для разогрева сырой древесины. По сторонам и по верху ее проходят дымовые каналы. Левый дымовой канал (или при необходимости правый) присоединен к дымовой трубе. Над пропарочной камерой устроены стеллажи для складирования древесины, подлежащей сушке.

Дымовые газы через хайло в правой стенке топливника (или в левой — при расположении трубы справа) поступают в горизонтальный канал, проходящий в правой стенке пропарочной камеры, а из него по каналам над перекрытием камеры — в левый горизонтальный канал, в передней части которого расположено основание дымовой трубы. Таким образом, пропарочная камера обогревается снизу, сверху и с боков. Теплоотдача перекрыши печи обеспечивает равномерную и постепенную просушку древесины на стеллажах.

При кладке нижней части печи по бокам топливника образуются пазухи, которые засыпают сухим песком или закладывают кирпичом-половняком.

Стеллажи делают из угловой или полосовой стали, концы которой закладывают в кирпичные стенки толщиной в 1 кирпич, сложенные на перекрыше печи.

Дымовая труба имеет внутренний канал сечением 26X13 см. Пропарочную камеру перекрывают полосовой сталью 40Х10Х100 мм.

Печь с котлом для системы местного водяного отопления.

Для отопления дома площадью более 50 м2 одной печи бывает недостаточно, а сооружать вторую — сложно или невозможно. В этом случае поможет устройство местного водяного отопления. Для этого в топливнике печи ставят котел (рис. 20), а в помещении монтируют самотечную отопительную систему.

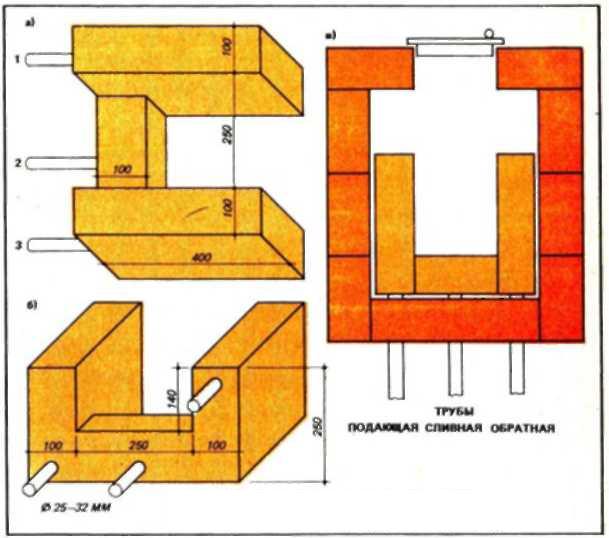

Рис 20. Печь с котлом для местного водяного отопления:
а — вид сверху: б — вид на заднюю стенку; в — расположение котла в топливнике; 1,2,3 — патрубки соответственно подающей, сливной и обратной труб.

Батареи радиаторов располагают под окнами и соединяют трубами, соблюдая уклон от концевой батареи к котлу — 5 см понижения на каждые 10 м системы. Следует помнить, что самотечная система очень чувствительна к обратным уклонам. При наличии таковых циркуляции теплоносителя не будет.

Создание давления в системе, а также подпитку котла осуществляют посредством бака-расширителя, наполненного водой. Вместимость бака 30—40 л, располагают его выше самой высокой точки трубопровода (чем выше, тем лучше). Соединительную трубу от бака к системе врезают в трубопровод, по которому вода возвращается в котел. Роль воздухосборника выполняет водоразборный кран, ввинченный вместо заглушки в концевую секцию радиатора. Еще один кран (вентиль) для слива воды из системы с патрубком врезают в нижней части котла.
