Глава 4, часть 3ж. Отопительные печи старых конструкций

Печи устаревших конструкций в настоящее время не рекомендуют к строительству. Однако нужно знать их устройство, так как бывает необходимо ремонтировать и переделывать такие печи. К тому же, зная недостатки устаревших конструкций, легче понять пути и способы усовершенствования печей.

На рис. 12 показано устройство голландской печи, которая в прошлом имела наибольшее распространение.

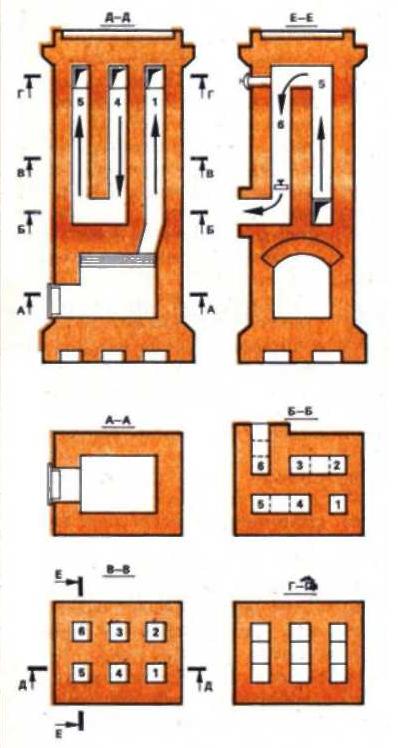

Рис. 12. Устройство голландской печи.

Нижнюю часть печи занимает топливник. У него глухой под (без колосниковой решетки) и толстые (в 1 кирпич) стенки. Над топливником — шесть вертикальных каналов, соединенных последовательно. Шестой канал посредством патрубка соединен с дымовой трубой. Воздух в топливнике поступает через топочную дверку, поэтому дрова сзади горят плохо. Для увеличения тяги необходима высокая дымовая труба. Дымовые газы через хайло поступают в первый канал и последовательно проходят через все каналы. Естественно, что в местах, где проходят первые каналы, печь разогревается больше. Неравномерный прогрев приводит к растрескиванию кладки. Для предохранения от повреждения и разрушения печь скрепляли проволокой, обтягивали мар- ется печь Утермарка. Печь эта заключена в стальной футляр. Система дымооборота последовательная, многооборотная. Топливник с глухим подом (рис. 13).

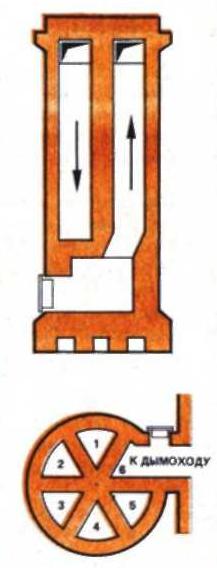

Рис. 13. Отопительная печь Утермарка.

Печь имеет те же недостатки, что и голландская.

Встречаются несколько усовершенствованные утермарковские печи, в которые введены поддувала и колосниковые решетки, что улучшило процесс горения топлива и увеличило теплоотдачу. В некоторых вариантах утермарковская печь не присоединяется к стенному дымоходу или коренной трубе, а имеет насадную трубу. В этом случае число вертикальных каналов — нечетное. Среди разнообразия конструкций, создаваемых самими печниками, встречаются отопительные печи с вертикальными и горизонтальными каналами, с так называемыми тепловыми карманами, жаровыми стенками и т. п. Число вертикальных каналов в некоторых печах доводится до 7 и даже до 9. При последовательном соединении каналов это лишь умножает недостатки, присущие голландским печам. Такие печи имеют очень большие размеры, и на сооружение их расходуется большое количество материалов. Время топки массивных печей удлиняется и достигает 3—4 ч. За это время большое количество теплоты уходит в атмосферу, так как чем дольше топят печь, тем выше температура отходящих газов. Это обстоятельство снижает КПД подобных печей. Ремонт и переделка отопительных печей, сконструированных печниками-самоучками, затруднительное дело даже для опытного печника.
