Глава 5, часть 1б. Улучшенная русская печь «Экономка»

Улучшенная русская печь «Экономка» (рис. 14) отличается от «Теплушки» меньшими размерами и характером движения дымовых газов.

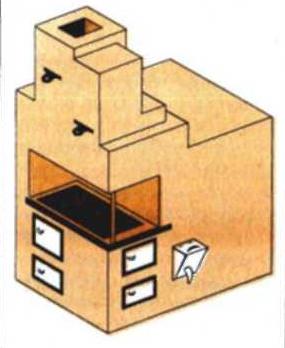

Рис. 14. Улучшенная русская печь «Экономка»
















Рис. 14. Улучшенная русская печь «Экономка»

Печь «Экономка» проста по устройству (см. рис. 57) и имеет два топливника: основной и дополнительный. Назначение их такое же, как и у топливников «Теплушки». Дымовые газы из основного топливника через хайло поступают в первую секцию подпольной камеры, затем через подвертки во вторую секцию, а оттуда через щель в поду — в верхнюю варочную камеру и, пройдя под сводом, попадают в отверстия, расположенные в его передней части и открывающие проход в сборный канал, соединенный с дымовой трубой. При сжигании топлива в малом топливнике дымовые газы вначале поступают в основной топливник, а затем проделывают такой же путь. В малом топливнике хорошо горят древесные отходы (кора, щепа и т. д.) любой степени влажности.

Печь оборудована вентиляционной задвижкой и водогрейной коробкой. Учитывая, что изготовить водогрейную коробку самому не всегда возможно, чертеж варианта печи с водогрейной коробкой дается отдельно (см. рис. 62). Для лучшего представления об устройстве нижней части печи в дополнение к планам даются рельефные изображения первых 12 рядов (рис. 63, 64).

Правила эксплуатации печи «Экономка» такие же, как и печи «Теплушка».

Для кладки печи требуется:

Кирпич красный 750 шт.

Колосниковые решетки 18Х25 см 2 шт.

Колосниковая решетка 12Х14 см 1 шт.

Дверка топочная 28Х27 см 1 шт.

Дверка топочная 25х21 см 1 шт.

Дверка поддувальная 14Х27 см 1 шт.

Дверка поддувальная 13Х14 см 1 шт.

Дверки прочистные 1 Зх 14 см 4 шт.

Кухонная плита на две конфорки 1 шт.

Вьюшечные задвижки 13Х 25 см 2 шт.

Заслонка 40X42 см 1 шт.

Водогрейная коробка 1 шт.

Сталь полосовая 40Х10 мм 85 см

Сталь полосовая 40Х10 мм 50 см

Сталь угловая 25Х25Х3 мм 1,5 м

Сталь круглая сечением 16—18 мм 35 см

Предтопочный лист 50Х 70 см 1 шт.

Проволока сечением 6 мм (для связей) 10 м

Шайбы к связям 16 шт.

Глина 0,5 м3

Песок 0,5 м3.
