Глава 3, часть 4а. Корпус печи, топливники, системы дымооборотов

Системы дымооборотов. Отопительные печи бывают с разными системами дымооборотов, назначение которых — удержать горячие газы, поступающие из топливника, в ограниченном пространстве, чтобы они, двигаясь по каналам или камерам, отдавали теплоту кирпичной кладке, иначе говоря, нагревали массив печи.

Перегородки в дымооборотах, называются рассечками. Рассечки имеют отверстия: верхние — перевалы, нижние — подвертки.

Направление хода дыма внутри печи и расположение дымоходов образует канальные, бесканальные и смешанные системы дымооборотов (рис. 7). В канальных системах дымовые газы отводят через многооборотные и однооборотные каналы.

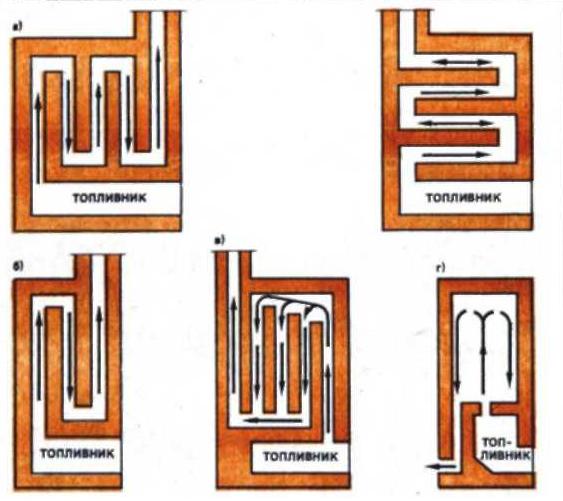

Рис. 7. Схемы дымооборота:
а — многооборотная; б — однооборотная с одним спускным каналом; в — однооборотная с тремя спускными каналами; г — бесканальная. Стрелками указано направление движения газов.

диспенсер торк для туалетной бумаги. Подробное описание купить декоративная штукатурка для стен у нас.

Дымовой канал многооборотной системы (рис. 7, а) состоит из вертикальных или горизонтальных последовательно соединенных участков, первый из которых начинается от топливника, а последний переходит в дымовую трубу. Встречаются печи с комбинацией вертикальных и горизонтальных участков. Многооборотные системы имеют ряд недостатков, главными из которых являются: неравномерный прогрев печи; большое сопротивление движению дымовых газов, что вызывает необходимость создания усиленной тяги (высокой дымовой трубы); быстрое и обильное засорение сажей дымоходов и неудобство их чистки.

Однооборотная система (рис. 7, б, в) состоит из одного подъемного канала и одного или нескольких опускных, соединенных параллельно. В такой системе возникают значительно меньшие сопротивления движению дымовых газов и обеспечивается более равномерный прогрев (преимущественно верхний). Последнее обстоятельство — недостаток таких систем.

Печи с бесканальной системой (рис. 7, г) дымооборотов не имеют дымовых каналов. Их заменяют камеры (колпаки), в которых дымовые газы движутся свободно, подчиняясь законам естественного движения газов (горячив — вверх, охлажденные — вниз).

Газовое сопротивление в таких системах наименьшее, но печи такого типа имеют более сильный верхний прогрев.

Для создания нижнего прогрева конструируют печи со смешанной системой дымооборота, в которых дымовые газы из топливника направляются по каналу в нижнюю часть печи, а верхняя часть представляет собой однооборотную или бесканальную систему.

Поперечное сечение дымовых каналов, подверток, перевалов и хайла должно быть постоянным для данной печи и обеспечивать свободный проход дымовых газов. Во избежание большой приколки кирпича его выбирают кратным размеру кирпича (1 кирпич Х 1/2 кирпича, 1/2 кирпичах X 1/2 кирпича). Сечение канала согласовывают с размерами топливника, т. е. с количеством одновременно сгораемого топлива.

При малых размерах топливника и слишком большом сечении каналов печь не будет разогреваться до нужной степени, а, наоборот, при большом топливнике и недостаточном сечении каналов образуется затор дымовых газов, горение топлива будет происходить вяло, и дым через топочную дверку станет выходить в помещение.
