§ 1. Схемы планового обоснования. Основные требования

Геодезическое обеспечение — первая составная часть инженерной подготовки промплощадки шахты, предусматривающей широкий комплекс маркшейдерско—геодезических и общестроительных работ (от планировки до строительства части объектов и монтажа оборудования). Цель инженерной подготовки — обеспечить всем необходимым планомерное проведение горных выработок и строительство объектов, нужных для нормальной эксплуатации шахты.

Основой для выполнения строительных и горнопроходческих работ на территориях горнодобывающих предприятий служат инженерно- геодезические плановые и высотные сети, которые формируются в виде триангуляционных, полигонометрических и линейно-угловых построений.

В практике шахтного строительства встречается несколько схем развития планового обоснования от подходного пункта на новой промплощадке стволов.

Схема первая.

Подходной пункт вставляют в существующую сеть триангуляции с точностью, соответствующей аналитической сети 1-го разряда. Как правило, используют простейшие схемы вставок: в жесткий угол, в треугольник, в два жестких угла и т. п. Располагают подходной пункт на промплощадке в непосредственной близости от места заложения скипового ствола, т. е. в 100—150 м от его центра.

От подходного пункта выносят центр и оси ствола. Выноску центра ствола стараются делать без промежуточных пунктов. После закладки осевых реперов по ним прокладывают от подходного пункта полигонометрический ход. Конфигурация хода может быть самой различной.

щитовые.рф

Достоинства схемы. Выполняется малый объем работ на прокладке полигонометрических ходов.

Недостатки схемы. В процессе строительства зданий и сооружений закрывается видимость с подходного пункта на пункты триангуляции. Подходной пункт может быть уничтожен в процессе строительства, так как его положение вне зоны строительных и горных работ заранее не предусматривается. Уничтожается и часть осевых реперов при производстве строительных работ. Оставшиеся осевые реперы закрываются возводимыми зданиями, между ними утрачивается связь.

Как результат, задолго до окончания строительства утрачивается почти все плановое обоснование промплощадки. Для того чтобы обеспечить строителей геодезической опорой, производится большой объем работ по прокладке временного планового обоснования, в результате чего снижается точность разбивочных работ и увеличивается вероятность грубых погрешностей. Для ориентирования и центрирования подземных съемок необходимо восстановление опорной сети, начиная с вставки подходного пункта. Объем работ при этом значительно превосходит первоначальный.

Схема вторая

Подходной пункт располагают на границе промплощадки в месте, удобном для наблюдений и обеспечивающем сохранность пункта. Если позволяют условия местности, то вставляют в существующую триангуляционную сеть два подходных пункта.

От подходного пункта по временным точкам прокладывают полигонометрический ход к центру ствола. Стороны хода делают максимальными по условиям местности. Выносят в натуру центр и оси ствола. По осевым реперам от подходного пункта прокладывают полигонометрический ход.

Достоинства схемы. Обеспечивается сохранность подходного пункта, что позволяет восстановить плановое обоснование на промплощадке. Сравнительно небольшой объем работ по прокладке полигонометрии.

Недостатки схемы. В процессе строительства часть осевых реперов уничтожается, часть закрывается зданиями и сооружениями. Утрачивается почти все плановое обоснование на промплощадке.

Обеспечение нормальной работы строителей и монтажников связано с прокладкой временных полигонометрических ходов. Объем этих работ значителен. Снижается точность разбивочных работ. Увеличивается вероятность грубых погрешностей.

Для ориентирования и центрирования подземных съемок необходимо восстановление планового обоснования, что связано с значительным объемом работ.

Первой и второй схемам присущи еще и недостатки, связанные с выполнением камеральных работ. Необходимость производить перевычисления координат точек главных и технологических осей зданий и сооружений приводит к отказу от первоначальной схемы разбивок, к накоплению погрешностей. Поэтому обе эти схемы развития планового обоснования применяют при прокладке ходов на промплощадках фланговых стволов, т. е. там, где мало зданий и сооружений.

Внедрение в маркшейдерскую практику светодальномеров, позволяющих измерять длины с высокой точностью, дает возможность обеспечивать высокую степень точности геодезического обоснования и разбивочных работ на промплощадке шахты.

Схема третья (основная). Подходной пукт располагают на границе промышленной площадки или в непосредственной близости от нее. Вставляют в существующую сеть триангуляции один или два подходных пункта (рис. 1).

От подходного пункта прокладывают временный полигонометри--ческий ход к центру будущего ствола и к местам закладки пунктов основной полигонометрии.

Основная схема планового обоснования промплощадки

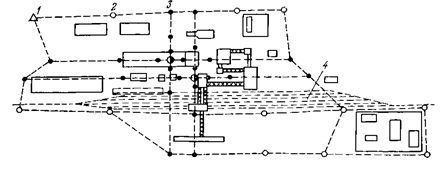

Рис. 1. Основная схема планового обоснования промплощадки:
1 — подходной пункт; 2 — осевой репер; 3 — пункт основной полигонометрии; 4 — железнодорожные пути

Выносят в натуру центр и оси ствола. Закладывают осевые реперы так, чтобы крайние реперы на каждой оси располагались вне зоны строительных работ, но в границах охранного целика промплощадки. Пункты основной полигонометрии закладывают также вне зоны строительных работ ближе к границам промплощадки.

От подходного пункта прокладывают основной полигонометрический ход по всем заложенным пунктам и реперам. Часть осевых реперов используют в качестве створных точек.

Достоинства схемы. Обеспечивается сохранность планового обоснования. Близость пунктов к строящимся объектам позволяет быстро и экономично производить разбивочные работы. Сохранность на каждой оси ствола части реперов и их связь с пунктами полигонометрии позволяют быстро и точно восстанавливать оси ствола. С минимальными затратами времени и сил можно производить передачу координат и дирекционного угла для ориентирования и центрирования подземных съемок. Минимален объем работ по прокладке временных полигонометрических ходов. Все временные ходы можно прокладывать между жесткими сторонами. Не снижается точность разбивочных работ.

Недостатки схемы. Длительный подготовительный период по строительству опорной сети. В процессе строительства часть пунктов планового обоснования уничтожается. Больший по сравнению с другими схемами объем работ по прокладке полигонометрии. Инженерно-геодезическая плановая сеть промплощадки шахты перед началом строительства должна удовлетворять следующим требованиям:
1. Точность взаимного положения осевых реперов должна обеспечивать выноску точек на оси ствола с погрешностью, не превышающей ±5 мм.
2. Погрешность дирекционного угла стороны полигонометрии в наиболее слабом месте не должна превышать ±10".
3. Пункты планового обоснования должны быть расположены в местах, где им будет обеспечена долговременная сохранность.
4. Пункты сети должны быть расположены как можно ближе к строящимся объектам.
5. Местоположение пунктов сети должно обеспечивать разбивку осей любого здания или сооружения на промплощадке с двух соседних пунктов.
6. Все пункты планового обоснования должны иметь высотные отметки, полученные нивелированием IV класса.
