Раздел 26. Система отопления
Различные варианты отопления. Порядовка печи, ее разрезы.

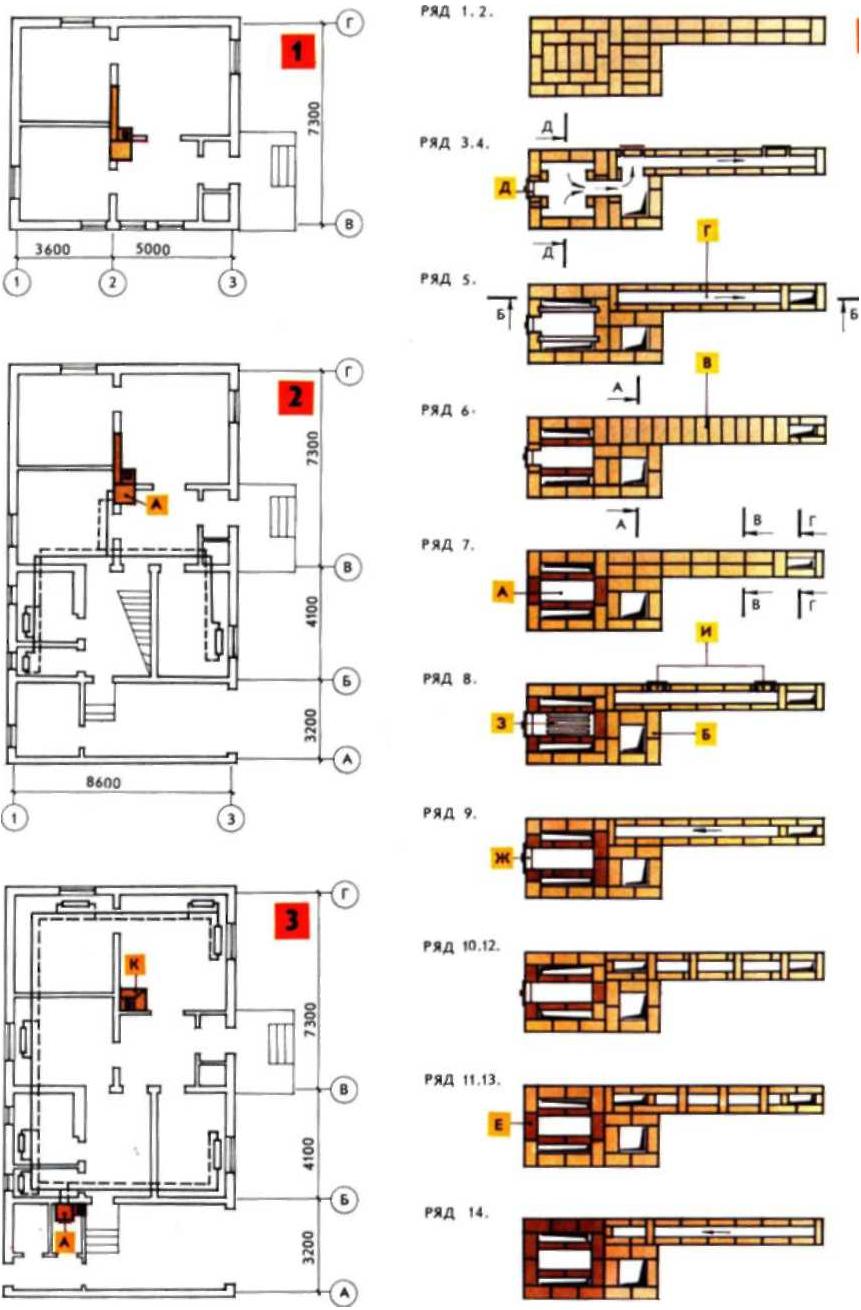

- — отопление первого этапа строительства
- — вариант отопления всего дома с размещением котла в прихожей
- — вариант отопления дома с размещением котла в отдельном помещении (топочной)
- — порядовка печи

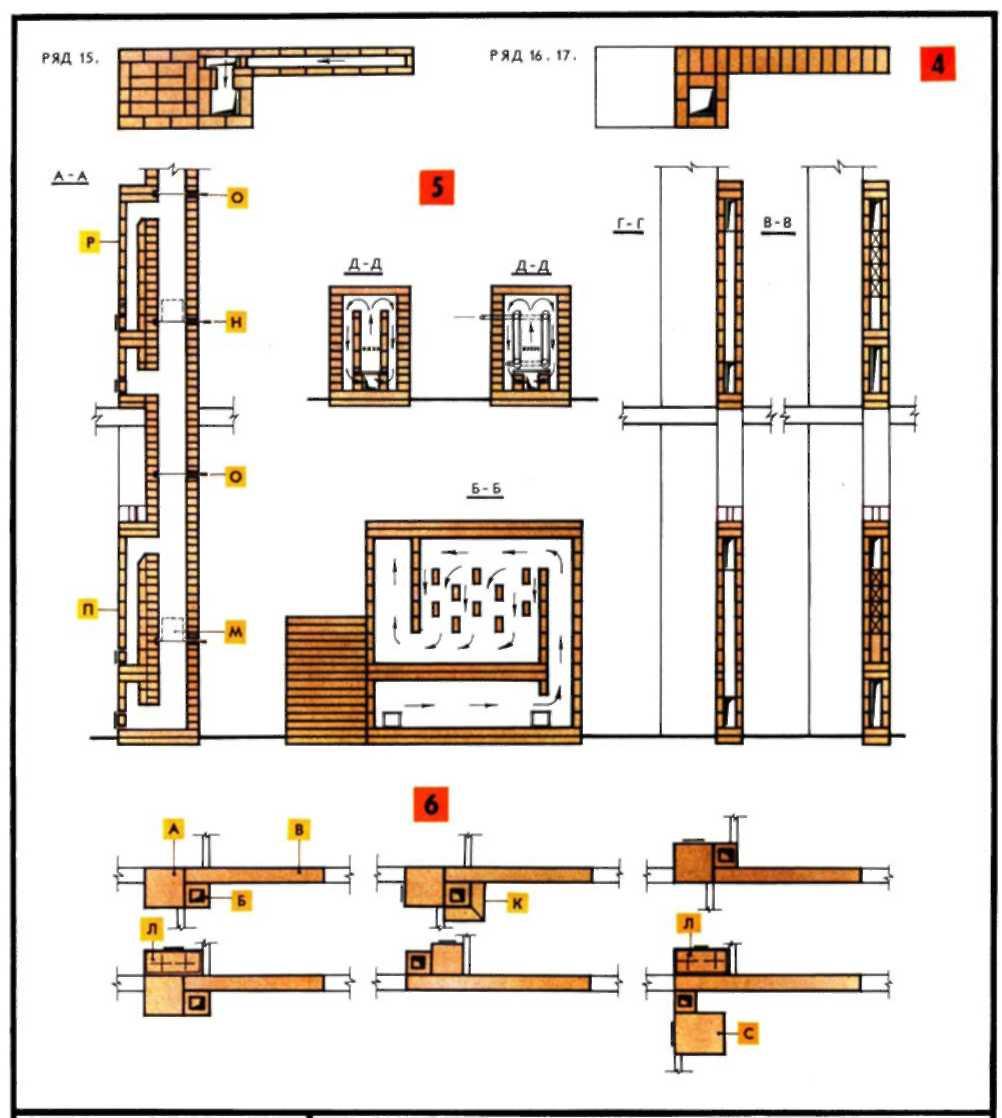

- — разрезы печи
- — варианты размещения щитка, печи, дымохода
А — печь-котел; Б — дымоход; В — щиток; Г — газоход; Д — дверка поддувальная; Е — кладка из огнеупорного кирпича, при оборудовании водяного отопления вместо нее размещается чугунный котел; Ж — дверка обыкновенная; 3 — колосниковая решетка; И — прочистка; К — камин; Л — кухонная плита; М — перекидной клапан щитка 1-го этажа; Н — перекидной клапан щитка мансарды; О — задвижка; П — отопительный щиток 1-го этажа; Р — отопительный щиток мансарды; С — отопительная печь.
