4. Механическая очистка сточных вод
В состав комплекса очистных сооружений общего назначения для сточных вод нефтеперерабатывающих заводов входят сооружения механической и биохимической очистки — отдельные для первой и второй систем канализации; сооружения по разделке (обезвоживанию) уловленных нефтепродуктов и обработке нефтяного шлама — общие для обеих систем.
По условиям спуска сточных вод в водоем может потребоваться также доочистка их после биологической очистки, а при возврате их в производство — осветление на фильтрах (первая система).
Принципиальная схема комплекса канализационных очистных сооружений нефтеперерабатывающего завода приводится на на рис. 48.1.
Для механической очистки сточных вод принимается следующий состав сооружений:
ливнесброс — для перепуска сточных вод в аварийный амбар, если их расход превышает расчетный при ливне или в случае аварии с нефтерезервуарами (разрыв оболочки), когда в канализацию сбрасывается большой объем нефтепродуктов;
аварийный амбар, объем которого рассчитывается на приток дождевых вод в течение 20 мин от дождя обеспеченностью один раз в год плюс объем наиболее крупного наземного резервуара канализуемых нефтепарков;
суммарно объем аварийного амбара не должен превышать 20 000 м3.
Амбар обычно земляной, защищенный бетонными плитами. Отстоявшаяся вода должна в течение 3—4 сут из амбара передаваться на последующую очистку;
песколовки — для задержания грубых минеральных примесей и частично всплывающих нефтепродуктов;
нефтеловушки для улавливания основной части всплывающих нефтепродуктов и осаждающихся минеральных примесей. Объем нефтеловушек рассчитывается на приток воды в течение не менее 2 ч;
радиальные отстойники для дополнительного отделения нефтепродуктов и взвешенных веществ, а также усреднения состава сточных вод, рассчитываемые на приток в течение 6—8 ч. Отстойники оборудуются устройствами для сгона всплывающих нефтепродуктов и сгребания осадка;
напорные флотационные установки с 50%-ной рециркуляцией сточных вод и их обработкой коагулянтом — сернокислым алюминием или сернокислым железом и флокулянтом — полиакриламидом (ПАА) для выделения из воды эмульгированных нефтепродуктов. Для той же цели при соответствующем обосновании допустимо применение песчаных фильтров. При флотации доза коагулянта AI2(SO4)3 в пересчете на сухое вещество для первой системы канализации принимается 50 мг/л, для второй — 50—100 мг/л, доза ПАА — 0,75—1,5 мг/л, нагрузка сточной воды c учетом рециркуляции — 4—5 м3/ч на 1 м2 площади флотационного отстойника (флотатора).
Воздухом (3—5% объема воды) насыщается только рециркулируемая вода. Эжектирование воздуха производится во всасывающую трубу насоса. В целях лучшего диспергирования воздуха в воде смесь подается в герметичный напорный бак (на 2—4 мин), в котором поддерживается давление 0,3—0,4 МПа. Пена, снимаемая на флотаторах (3—4% расхода сточной воды), направляется в шламонакопители;
аварийные емкости для избытка ливневых вод, если приток их превышает предусмотренный для передачи в аварийный амбар. Эти же емкости используются при нарушении технологического режима любой из систем канализации. Они рассчитываются на суточный приток сточной воды наибольшей из систем. Воду из аварийных емкостей допускается передавать на очистку в течение 9—12 сут. При соответствующих обоснованиях (например, возможность приема воды в бессточные понижения по рельефу местности, направление воды на испарительные пруды и т.д.) аварийные емкости не предусматриваются.

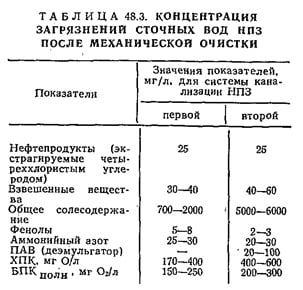

Более подробные сведения о нефтеловушках, отстойниках; флотационных установках и других сооружениях механической очистки сточных вод см. в главах 12 и 14. Концентрация загрязнений сточных вод нефтеперерабатывающих заводов после сооружений механической очистки приведена в табл. 48.3.
