§ 45. Задание направления по створу

Направление по створу — это продление существующего направления ближе к забою. Подготовки исходных данных не требуется. Работа в шахте сводится к следующему: визуально проверяют створ существующего направления; центрируют теодолит под точкой или одним из отвесов существующего направления; наводят трубу на точку предыдущего направления; убеждаются, что теодолит и один из отвесов существующего направления находятся в створе с точкой предыдущего направления; закрепляют новое направление. Производят обычные измерения длин линий и делают съемку забоя. Обязательно измеряют расстояния между отвесами старого направления.

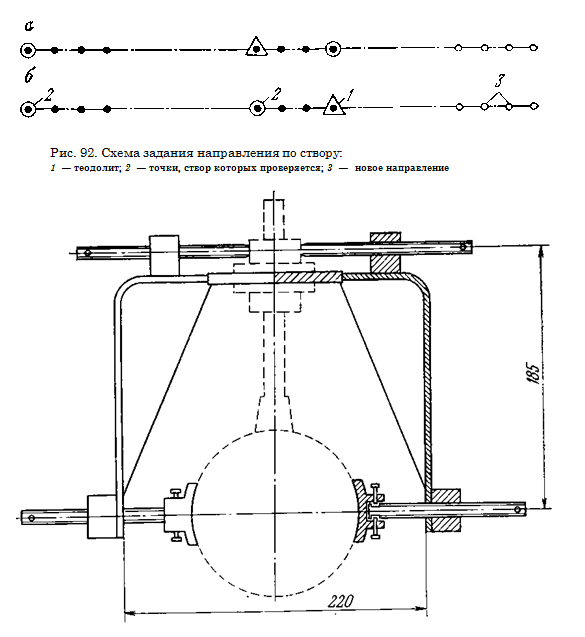

Чтобы избежать ошибок в работе со створом направлений, следует пользоваться правильными схемами работ (рис. 92, а, б).

При оценке створности отвесов существующего направления пользуются биссектором сетки нитей трубы. Зная диаметр нити отвесов, оценивают величину смещения контролируемых точек в реальных величинах. При этой оценке пользуются значением tgY = 0,0003.

Продлять направление по створу отвесами можно на 100—120 м от пункта полигонометрии.

Для закрепления направления по створу применяют также световые указатели УНС-2 и указатели с лазерным источником света ЛУН-7. Прибор УНС-2 используют реже из-за конструктивно несовершенной подвески и электрической части.

На практике для плавной и быстрой наводки прибора УНС-2 по направлению применяют предложенное автором дополнительное приспособление, которое крепят электросваркой к установочной доске из заводского комплекта.

Для установки прибора в горной выработке поступают следующим образом. На бетонной и железобетонной крепи с помощью болтов, а на металлической крепи с помощью хомутов укрепляют кусок шпалы. Затем на эту деревянную основу подвешивают световой указатель. Из заводского комплекта, таким образом, используют только подвески для деревянной крепи.

Наибольший эффект дает применение сразу нескольких приборов УНС-2 в разных забоях при проходке околоствольных выработок. Лазерный указатель направлений ЛУН-7 находит все большее применение в практике. Совершенствуется сам прибор, совершенствуются и методы его применения. Направление для ЛУН-7 задают с пунктов полигонометрии с точностью, обеспечивающей смещение луча на 300 м не более 30 мм.
