§ 44. Общий случай задания направления в горизонтальной плоскости

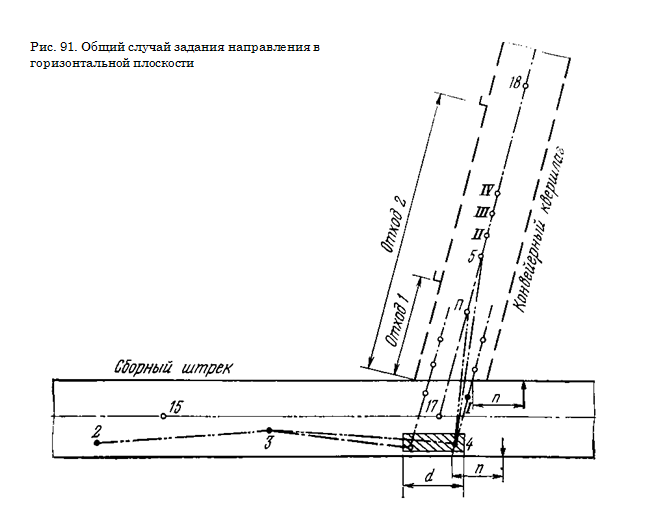

На рис. 91 показан сборный штрек, оборудованный конвейером. Под углом к нему требуется пройти квершлаг, в котором тоже будет смонтирован конвейер. Длина квершлага 350—400 м. Требуется задать направление на проходку по оси конвейера. Работу следует разбить на три периода.

Первый период. Намечают направление отхода параллельно оси 17—18. Дополнительно к уже известному составу работ (см. § 43) определяют на рабочем плане крупного масштаба графически зову d возможного закрепления забойной точки 4. На рис. 91 зона показана штриховкой.

На бортах выработки делают привязку направления особыми значками (размер п). Второй период. После того как забой отойдет на расстояние, позволяющее закрепить четыре отвеса направления (10—12 м), задают обычное направление параллельно оси 17—18.

Третий период. Когда забой продвинется вперед на 30— 40 м и появится возможность выйти на ось с минимальными ошибками, закрепляют направление по оси.
