§ 21. Работы при возведении фундаментов копров

Фундаменты укосных ног копра. Различают фундаменты укосных ног с наклоном опорной пяты в одном направлении — в сторону ствола и с наклоном в двух направлениях — в сторону ствола и в сторону оси подъема.

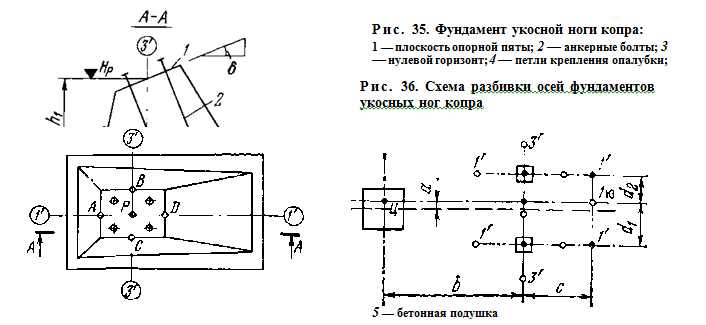

Рассмотрим вначале работы при сооружении фундаментов с наклоном плоскости опорной пяты в одну сторону, как наиболее типичные (рис. 35).

Перед составлением схемы разбивки осей проверяют по монтажным чертежам или по заводскому паспорту копра правильность отметки центра опорной пяты Hp и размеры в плане от осей ствола.

Схема разбивки осей фундаментов дана на рис. 36. Разбивку делают с осевых реперов, учитывая смещение оси подъема а относительно оси ствола. В натуре закрепляют оси опорной пяты 1'—1, 3'—3'. Обноску делают такой высоты, чтобы осевые проволоки проходили выше опалубки примерно на 0,5 м. На обноске отмечают условный горизонт от уровня нулевой отметки ствола. Весь процесс устройства фундаментов проходит под контролем маркшейдера.

При разработке котлована визирками не пользуются, а передают высотные отметки на дно котлована от проволок, натянутых между рисками условного горизонта. После зачистки дна котлована маркшейдер закрепляет колья-маяки на уровне верха бетонной подушки и дает разрешение на укладку бетона.

Опалубку делают из щитов, размеры которых берут с проекта. Недостающие размеры вычисляют. Высоту щитов сразу уменьшают на 80—100 мм. Опыт показывает, что, как бы точно не пытались изготовить и установить опалубку, ее верхний срез чаще всего не соответствует проектному положению плоскости опорной пяты и по линейным размерам, и по высоте. Незначительные смещения опалубки в плане не играют роли, гораздо важнее, чтобы плоскость опорной плиты занимала проектное положение. От этого зависит правильная установка анкерных болтов. Поэтому высоту опалубки уменьшают специально для того, чтобы можно было без помех установить раму-кондуктор.

Раму-кондуктор для закрепления анкерных болтов, или колодцев для них изготавливают по размерам опорной пяты. Раму делают как из дерева, так и из металла. Размечают на раме оси Г—3'—3'.

Устанавливают и закрепляют опалубку. Одну или две стороны опалубки оставляют частично раскрытыми. С обноски проволоками и отвесами переносят оси опорной пяты на верхний срез опалубки и отмечают их на щитах черточками сверху вниз на 0,3—0,5 м.

Примечание. Оси опорной пяты являются и осями фундамента. Не всегда они совпадают с осями симметрии. В современных проектах все привязки выполнены от осей опорной пяты. Никаких других осей на проектах не показывают.
