27.4. Аэротенки-отстойники, аэроакселаторы
К аэротенкам-отстойникам относятся сооружения, совмещающие аэротенки и вторичные отстойники, в которых происходит образование взвешенного слоя ила, благодаря чему достигаются более высокий эффект осветления иловой смеси и возможность повышения в аэротенках рабочей концентрации активного ила. Аэротенки-отстойники рекомендуется применять на станциях биологической очистки сточных вод производительностью до 50 тыс. м3/сут. Благодаря внутренней циркуляции активного ила между зонами аэрации и отстаивания не требуется внешней системы возврата ила (иловые насосные станции, илопроводы, каналы и т.д.), что обеспечивает компактность сооружения.
Как в СССР, так и за рубежом широко применяют аэротенки-отстойники различных конструкций: разработки НИИ коммунального водоснабжения и очистки воды, НИКТИ ГХ, МИСИ им. В. В. Куйбышева; зарубежные конструкции «Оксикон- такт», «Рапид-блок» и др. В нашей стране применяют аэротенки- отстойники с принудительной циркуляцией Для принудительной циркуляции активного ила в зоне отстаивания предусматриваются иловые бункера, в которые поступает активный ил верхней части взвешенного слоя, откуда он откачивается эрлифтами в зону аэрации. Расстояние между бункерами принимается 4—5 м, их верхние кромки располагаются горизонтально на 0,3—0,5 м ниже поверхности взвешенного слоя ила, стенки должны иметь наклон не менее 60°. Выпуск циркулирующего ила в зону аэрации смещен в плане относительно впуска сточной воды.
Разновидность аэротенка-отстойника — аэроакселатор, предложенный НИКТИ ГХ, представляет собой круглое в плане сооружение (рис. 27.4). Осветленные сточные воды поступают в нижнюю часть зоны аэрации, куда пневматическим или пневмомеханическим способом, подается воздух, что обеспечивает процесс биохимического окисления, а также создает циркуляционное движение жидкости в этой зоне и подсос иловой смеси из циркуляционной зоны отстойника. Из зоны аэрации иловая смесь через затопленные регулируемые переливные окна поступает в воздухоотделитель и далее в циркуляционную зону отстойника. Значительная часть иловой смеси через щель возвращается в зону аэрации, а отводимые очищенные сточные воды через слой взвешенного осадка поступают в отстойную зону, откуда через круговой сборный лоток удаляются из сооружения.
Для создания постоянной циркуляции в нижней зоне в щели между струенаправляющим козырьком и разделяющей зоны перегородкой укладывается воздуховод, рассчитываемый на подачу 5—8 м3/ч воздуха на 1 м длины трубопровода. Поддержание слоя активного ила во взвешенном состоянии обеспечивается соответствующей степенью рециркуляции иловой смеси путем регулирования площади переливных окон. Они рассчитываются из условия 5-кратной циркуляции расхода иловой смеси со скоростью движения 0,1—0,2 м/с. Выпуск избыточного активного ила — периодический.
Расчет аэротенков-отстойников рекомендуется выполнять по разработанной НИИ КВОВ методике, предусматривающей оптимальную концентрацию активного ила при которой суммарный объем зон аэрации и отстаивания будет минимальным.
Рис. 27.3. Аэротенк-отстойник с принудительной циркуляцией активного ила
1 — подача сточной воды; 2 — зона аэрации; 3 — фильтросные каналы для подачи воздуха; 4 — разделительная перегородка со струенаправляющим козырьком; 5 — зона отстаивания; 6 — иловый бункер; 7 — эрлифт; 8 — отводящий лоток

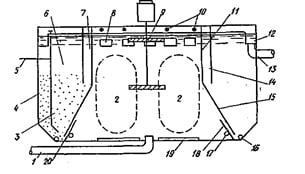

Рис. 27.4. Схема аэроакселатора
1 — подача сточной жидкости; 2 — зона аэрации; 3 — циркуляционная зона; 4 — слой взвешенного осадка; 5 — трубопровод избыточного активного ила; 6 — зона отстаивания; 7 — воздухоотделитель; 8 — переливные окна; 9 — механический турбоаэратор; 10 — трубопроводы пеногашения; 11 — разделительная перегородка (перфузор); 12 — водосборный лоток; 13 — трубопровод очищенной воды; 14 — перегородка воздухоотделителя; 15 — юбка перфузора; 16 — дырчатый воздуховод для взмучивания осадка; 17 — дырчатый воздуховод для подсоса ила; 18 — струенаправляющий козырек; 19 — фильтросные пластины; 20 — придонная щель
