27.14. Аэротенки с пластмассовой загрузкой(биотенки)

Биотенк — аэрационное сооружение со специальной загрузкой, способствующей увеличению общего количества биомассы. Процесс биологической очистки в биотенке происходит как с использованием свободно плавающего активного ила, так и биологической пленки, наращиваемой на загрузочном материале, благодаря чему биотенки имеют более высокую окислительную мощность по сравнению с обычными аэротенками.

Загрузка выполняется в виде отдельных, кассет или блоков из пластмассовых жестких или гибких рулонных материалов. Между дном, стенками биотенка и загрузкой имеются зазоры для циркуляции сточной воды, препятствующей выпадению ила на дно сооружения. Сама загрузка находится в зоне сравнительно небольших скоростей движения воды, что способствует наращиванию биологической массы на загрузочном материале. Предусмотрена возможность извлечения отдельных кассет или блоков из биотенка.

Биотенки целесообразно применять для очистки сточных вод с высокой концентрацией органических веществ. Запасы биологической массы обеспечивают стабильную работу биотенка при резких колебаниях состава поступающих сточных вод или залповых сбросах. При использовании биотенков снижается вероятность «вспухания» активного ила, так как нитчатые бактерии, вызывающие это явление, хорошо закрепляются на загрузке и не попадают с иловой смесью во вторичные отстойники. Это обеспечивает более высокое качество очищенной воды и позволяет значительно повысить рабочую дозу активного ила и соответственно окислительную мощность сооружения.

В связи с этим биотенки рекомендуется использовать для биологической очистки производственных сточных вод, для которых характерно образование активного ила с интенсивным развитием нитчатых бактерий и высоким иловым индексом (например, сточные воды молокоперерабатывающей промышленности).

Работа биотенков, как и обычных аэротенков, может осуществляться в режимах неполной и полной биологической очистки, с отдельной регенерацией ила или без нее, в режиме продленной аэрации с окислением избыточного активного ила. В биотенки могут быть переоборудованы существующие аэротенки путем установки в них загрузочных блоков или кассет.

Корпоративная песня под ключ: студия звукозаписи песня под ключ labzvuk.ru.

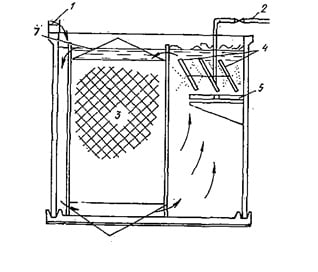

Рис. 27.19. Конструкция коридорного биотенка с низконапорной аэрацией
1 — подача сточных вод; 2 — подача воздуха; 3 — основная загрузка; 4 — загрузка над аэратором; 5 — аэратор; 6 — направляющие; 7 — скоба

На рис. 27.19 представлена конструкция биотенка, разработанная кафедрой канализации ЛИСИ совместно с институтом Ленводоканалпроект. Биотенк выполнен на базе аэротенка коридорного типа с низкона¬порной аэрацией. Кассеты, в которых натянута перфорированная винипластовая пленка, установлены перпендикулярно продольным стенкам аэротенка по направляющим; их можно извлекать из биотенка для осмотра и ремонта. Часть кассет установлена над аэраторами под углом 60° к горизонту. Благодаря применению перфорированной винипластовой пленки создана облегченная конструкция загрузки и обеспечиваются условия для надежного закрепления микроорганизмов активного ила.

Биотенк этой конструкции был испытан при очистке сточных вод предприятий рыбообрабатывающей промышленности (табл. 27.21).

Как видно из табл. 27.21, окислительная мощность биотенка более чем в 1,5 раза превышала окислительную мощность аэротенка при одинаковой степени очистки сточных вод.

Гидравлические исследования показали, что в биотенках с загрузкой над аэраторами придонная скорость потока воды снижается на 10—20% по сравнению с аэротенками, обеспечиваются лучшее использование воздуха и увеличение окислительной способности на 30%. Для предотвращения выпадения активного ила и биологической пленки минимальная интенсивность аэрации в биотенках с загрузкой над аэраторами должна быть увеличена на 10—15% по сравнению с аэротенками.

На рис. 27.20 показана конструкции биотенка, разработанная кафедрой канализации ЛИСИ на базе аэротенка-отстойника с низконапорной пневматической аэрацией. Загрузка биотенка выполнена в виде блоков из рядов перфорированной винипластовой пленки толщиной 1 мм. При работе биотенка на сточных водах молочного завода в режиме продленной аэрации достигнута окислительная мощность примерно в 1,5 раза выше, чем в аэротенках, работающих в аналогичном режиме.

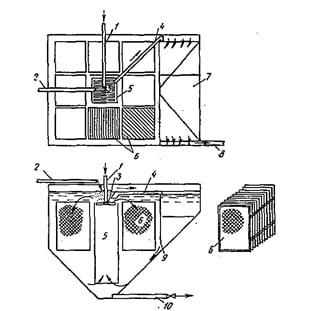

Рис. 27.20. Конструкция биотенка-отстойника
1 — подача воздуха; 2 — подача сточных вод; 3 — аэратор; 4 — подача иловой смеси в зону отстаивания; 5 — центральный короб; 6 — блочная загрузка; 7 — отстойник; 8 — отвод очищенной жидкости; 9 — окно для возврата циркулирующего активного ила; 10 — отвод избыточной биомассы

На основании опыта эксплуатации биотенков, используемых для очистки производственных сточных вод с высокой концентрацией органических загрязнений, разработаны следующие рекомендации для расчета и проектирования биотенков;

1) нагрузку по органическим загрязне-ниям следует назначать исходя из суммар-ной концентрации активного ила и наращи-ваемой на загрузке биологической пленки;

2) удельное количество биологической, пленки принимать 0,6—0,8 кг на 1 м2 поверхности загрузки, ее влажность — 96,5—97%, зольность 25—30 %;

3) необходимую площадь загрузки, F, м2, в биотенке для обеспечения требуемого количества биологической пленки

4) загрузку рекомендуется выполнять из блоков перфорированной винипластовой пленки при расстоянии между рядами загрузки 10—30 см.
