§ 56. Монтаж разгрузочных кривых

Разгрузочные кривые изготавливают в заводских условиях из листовой стали и уголкового профиля в виде правой и левой панели. Панели разгрузочных кривых подвешивают на монтажных балках или небольших монтажных фермах, которые крепят к элементам копра.

Положение разгрузочных кривых в пространстве зависит от положения проводников и приемного бункера. За счет накопления ошибок при монтаже подкопровой рамы и копра высотные отметки элементов кривых могут не совпадать с отметками, указанными на рабочих чертежах.

Правильное положение кривых в пространстве соответствует выполнению следующих условий:

одноименные точки желобов должны быть на проектном расстоянии от оси проводников;

прямые, проведенные через одноименные точки желобов правой и левой панели, должны быть горизонтальны и параллельны плоскости проводников;

щитовые.рф

плоскость симметрии желобов и проводников должна быть перпендикулярна к плоскости проводников;

расстояние от точки начала нижнего закругления до края приемного бункера должно соответствовать проекту.

Маркшейдерские работы при установке разгрузочных кривых в проектное положение выполняют в таком порядке: определяют установочные размеры, размечают на конструкциях копра монтажные точки и оси, делают исполнительную съемку после монтажа. Установочные размеры определяют следующим образом. Укладывают на плоскость рядом обе панели, левую и правую. Находят оси желобов на прямолинейных участках. Прочерчивают оси до края панели и закрепляют их (точки О1, 02, 03 на рис. 118).

Непосредственным измерением на каждой панели находят точку начала нижнего закругления Р3. Измеряют расстояние с2 (от точки Р3 до точки 02) и расстояние с3 (от точки Р3 до с оси верхнего ряда монтажных отверстий). Уточняют положение точки Р3 по рабочим чертежам. При необходимости корректируют размеры с2 и с3. Закрепляют точку Р3, просверливая через панель отверстие диаметром 5 мм. Точно так же закрепляют точку 03. Проверяют размер сх (от оси желоба до монтажных отверстий верхнего ряда) непосредственным измерением. Определяют толщину панели с4.

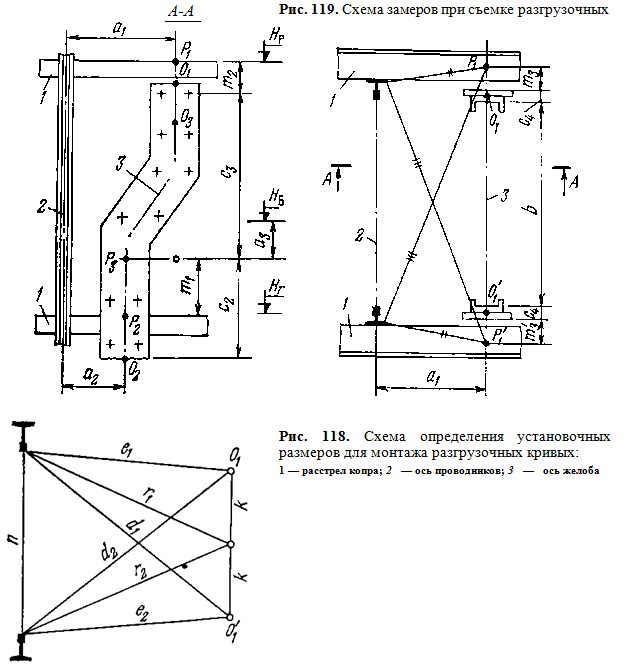

Схема определения установочных размеров для монтажа разгрузочных кривых

Разметку монтажных точек и осей делают на элементах копра. Чтобы пользоваться этой разметкой при навеске панелей кривых, нужно перенести оси желобов на тыльную сторону панелей. Для этого прочерчивают линии О103 и Р302 на тыльных сторонах панелей.

Непосредственно на ярусах установки разгрузочных кривых размечают оси проводников и линии, соединяющие одноименные точки осей желобов. Оси проводников размечают по подошвам рельсов. От оси проводников верхнего яруса откладывают проектный размер а. Затем засечками с помощью рулетки стоят равнобокую трапецию. Боковые стороны и диагонали измеряют от края подошвы рельсов. Не следует стремиться к построению прямоугольника, так как — на расстрелах копра это всегда затруднительно.

Закрепляют насечками монтажные точки P1, P2 и измеряют расстояние между ними.

Вычисляют установочный размер т3 (от точек Р1 и P'1 до задних стенок панелей):

где b — проектное расстояние между желобами левой и правой панели. Точно такую же разметку делают на нижнем ярусе монтажа. Здесь размечают точки Р2 Р*2 и определяют установочный размер m'3.

Определяют фактическую высотную отметку верхней кромки приемного бункера при помощи рулетки и нивелира. Определяют высотные отметки на монтажных ярусах копра Hр и Hг. Вычисляют установочные размеры mх и m2, используя отметки Hб, Hр, Hг и величины с2, с3, аз — Величину а3 берут с проекта.

Навеску панелей разгрузочных кривых монтажники производят по установочным размерам mъ m2, m3, m3', пользуясь точками Р Р'1 и Р2, Р'2 — Следует помнить, что размеры т1 и т2 могут быть разными для левой и правой панели.

Отклонения от установочных размеров при монтаже не должны превышать ±5 мм, тогда положение осей кривых будет удовлетворять требованиям инструкции.

Исполнительную съемку разгрузочных кривых выполняют как с временных полков, так и со скипа. Через точки 01 и 02 верхнего среза панелей натягивают проволоку и на одинаковом расстоянии от этих точек вешают отвес. Затем делают серию замеров в горизонтальной плоскости. Схема этих замеров дана на рис. 119, где п — расстояние между проводниками, 2к — расстояние между желобами разгрузочных кривых; расстояния от проводников до соответствующих точек разгрузочных кривых. Точно такие же измерения делают по нижнему срезу панелей, используя точки 02, 0'2. Нивелировкой определяют отметки бункера и точек Рв и Р3'. (см. рис. 118).

Погрешность установки осей разгрузочных кривых в плане от проводников не должна превышать ±10 мм. Отклонения одноименных точек кривых на правой и левой панели по высоте не должны быть больше ± 10 мм. Плоскости панелей должны быть параллельны расстрелам копра, отклонения не должны превышать ± 5 мм.
