§ 33. 1. 5. Мерный угольник

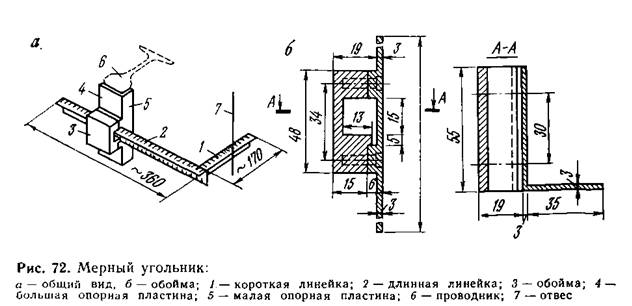

Для того чтобы производить замеры от отвеса до осевой точки проводника в плоскостях, параллельных осям ствола, и при этом соблюдать основные условия профилирования, необходимо приспособление, в котором бы жестко фиксировалась взаимная перпендикулярность осевой плоскости проводника и плоскости измерений. Такое приспособление, разработанное автором, представляет собой мерный угольник, состоящий из двух жестко соединенных линеек и обоймы (рис. 72). Желательно изготавливать мерный угольник из легкого металла.

Линейки угольника делают строганые, монолитные, в форме уголка. Угол между линейками 90°. Нулевое деление короткой линейки наносят с таким расчетом, чтобы оно лежало в плоскости внутренней грани большой опорной пластины обоймы. Нулевое деление длинной линейки должно совпадать с ребром короткой линейки. Деления на линейках наносят через 2 мм. На короткой линейке шкалу наносят с двух сторон, на длинной линейке — с четырех. Это позволяет пользоваться приспособлением при любом расположении отвеса у проводника.

Обойма мерного угольника состоит из большой и малой опорных пластин и крышки. Опорные пластины обоймы взаимно перпендикулярны и представляют одну деталь. Они специально увеличены в высоту, что позволяет надежно фиксировать линейки угольника параллельно осям проводника. Каждая деталь обоймы строганая, монолитная. Длинная линейка должна двигаться в пазах обоймы с незначительным зазором 0,3 мм.

Замеры от отвеса до проводника на ярусе армировки производят над зажимными скобами, т. е. выше расстрела. Пластины обоймы мерного угольника плотно прижимают к подошве рельса. Затем двигают длинную линейку до момента касания отвеса короткой линейкой. По длинной линейке берут отсчет т против грани обоймы, по короткой линейке — отсчет n против отвеса (см. рис. 69, в). Переставляют мерный угольник на головку рельса, плотно прижимают опорные пластины к рельсу, двигают линейки до тех пор, пока короткая линейка не коснется отвеса, после чего снимают отсчеты d и b (см. рис. 69, б). Результаты измерений должны удовлетворять следующим равенствам:

m e = b' р± 1 мм; n d=hч±: 1 мм.

Композитная сетка для армирования бетона. Купить оптом: https://armaturakompozit.ru.

Здесь е — размер, равный половине ширины подошвы рельса плюс толщина опорной пластины угольника; р — размер, равный половине ширины головки рельса плюс толщина опорной пластины угольника; hr — высота проводника.

Пользоваться одними линейками, без обоймы, недопустимо, так как сразу же нарушаются основные условия профилирования и погрешности определения положения осевых точек проводника выходят за пределы разумного, т. е. превышают ±5 мм.
