30.9. Барабанные сетки

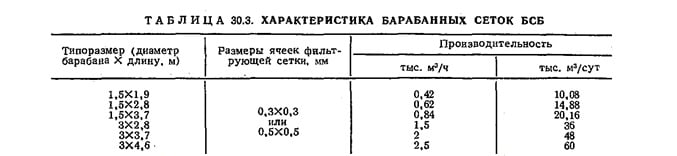

Барабанные сетки типа БСБ с бактерицидными лампами (табл. 30.3) используют в схемах доочистки биологически очищенных городских сточных вод перед фильтрами с зернистой загрузкой для выделения из воды крупных примесей, не оседающих во вторичных отстойниках, с целью защиты фильтровальных сооружений от засорения и для обеспечения нормальной работы фильтров.

Устройство и принцип действия сетчатых барабанных фильтров, а также определение числа резервных агрегатов и потерь напора рассмотрены в п. 15.9. Схема установки БСБ приведена на рис. 15.7.

Барабанные сетки рекомендуется размещать в отапливаемом и вентилируемом здании с температурой воздуха до 16° С и относительной влажностью 60—75%. Здания барабанных сеток целесообразно совмещать со зданиями насосных установок и фильтровальных станций, обеспечивая по возможности самотечное поступление сточных вод на фильтры.

Для промывки сеток можно использовать профильтрованную воду, а также воду из сети хозяйственно-питьевого водопровода. Расход промывной воды составляет до 0,5% расчетной производительности для установок с диаметром 1,5 м и 0,3% для установок с диаметром 3 м. Периодичность промывки составляет 8—12 раз в 1 сут, продолжительность промывки 5 мин. Трубопроводы для подачи и отвода промывной воды следует рассчитывать на максимальный расход, равный 1 л/с, на каждый пояс барабана. Свободный напор в трубопроводе у разбрызгивателей предусматривается до 15-104 Па. Промывная вода после БСБ подается в голову сооружений перед первичными отстойниками.

Включение и отключение БСБ на промывку производится автоматически в зависимости от перепада уровней воды в барабане и камере, где установлена БСБ. Промывку рекомендуется регулировать задвижкой на трубопроводе промывной воды. Регенерация сеток осуществляется бактерицидными лампами. При загрязнении воды нефтепродуктами металлические сетки можно очищать горячей водой или струей пара.

Примечание. Число поясов барабана, площадь фильтрации, частота вращения барабана, мощность электродвигателя и бактерицидных ламп, габариты сеток, масса даны в табл. 15.4.
