30.4. Двухслойные фильтры

В двухслойных фильтрах, так же как и в фильтрах с восходящим потоком, используется принцип фильтрования в направлении убывающей крупности зерен загрузки, что достигается при движении воды сверху вниз через загрузку, состоящую из слоев различных по плотности материалов. Верхние слои загрузки на высоту 0,4—0,5 м состоят из более крупных зерен размером 1,2—2 мм, а нижние на высоту 0,6—0,7 м из зерен крупностью 0,7—1,6 мм. В верхних слоях загрузки может быть использован дробленый антрацит или керамзит, в нижних — кварцевый песок. Подстилающий слой высотой 0,55—0,8 м состоит из гравия крупностью 2—40 мм.

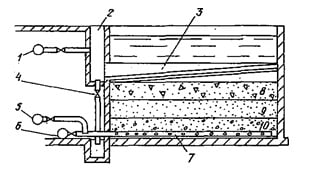

Рис. 30.5. Схема двухслойного фильтра1 — подача фильтруемой воды; 2 — карман; 3 — желоб для распределения фильтруемой воды и отвода промывной; 4 — выпуск промывной воды; 5 — подача промывной воды; 6 — отвод, фильтрованной воды; 7 — дренажная система; 8 — антрацит; 9 — песок; 10 — гравий

Благодаря двухслойной загрузке достигается более равномерное распределение загрязнений по высоте фильтра, снижается темп прироста потерь напора, увеличивается продолжительность работы фильтра. Расчетная скорость фильтрования при нормальном режиме 7—8 м/ч и при форсированном 9—10 м/ч. Фильтроцикл в этих фильтрах равен 24 ч.

Промывка двухслойных фильтров производится током воды снизу вверх при 50%-ном расширении загрузки. Продолжительность промывки 10—12 мин, интенсивность 14—16 л/(с.м2). Расход промывной воды составляет 3,5% количества сточных вод.

Перед водяной промывкой фильтра в восходящем потоке воды рекомендуется дополнительная поверхностная промывка для разрыхления накопившихся остаточных загрязнений на поверхности загрузки и образовавшегося слоя активного ила. Такая промывка осуществляется с помощью системы стационарных или подвижных дырчатых труб. Интенсивность поверхностной промывки 13 л/(с.м2). В настоящее время поверхностная промывка применяется, в частности, на Зеленоградской станции аэрации г. Москвы (рис. 30.5). При использовании двухслойных фильтров содержание взвешенных веществ снижается на 70—80%, БПК ПОЛН на 60—70%.

одноразовые простыни купить в москве.

Недостатки фильтров этого типа — сложность создания двухслойной загрузки, дефицитность материала (дробленого антрацита), завышенный строительный объем фильтра (для, предотвращения вакуума в толще загрузки и закупорки ее пузырьками воздуха высота столба воды над загрузкой принимается 2 м), возможность уноса зерен верхнего слоя загрузки, что затрудняет использование наиболее эффективной промывки с применением воздуха. Учитывая возможность выноса легких фракций, двухслойные фильтры нецелесообразно использовать для очистка сточных вод, содержащих волокнистые примеси и клеящие вещества.
