42.1. Общие сведения гидротранспортирование твердых отходов

Наиболее экономичным способом транспортирования хвостов, шламов и других твердых отходов производства к месту их накопления или складирования является, как правило, гидравлический способ. Гидротранспортирование осуществляется по напорным пульпопроводам, самотечным лоткам, каналам и трубам.

Вопросы гидротранспортирования и складирования твердых отходов должны решаться одновременно с вопросами осветления пульпы в прудах-накопителях и подачи осветленной воды в систему оборотного водоснабжения предприятия.

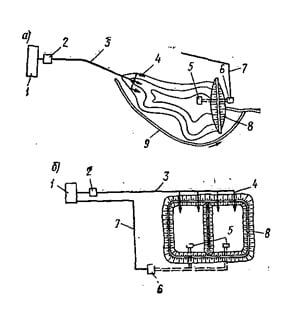

Рис. 42. 1. Схема гидротранспортирования и складирования шлама без сгущения пульпы
а — в овраге; б — на ровной площадке; 1 — предприятие; 2 — пульпонасосная станция; 3 — пульпопроводы; 4 — выпуски пульпы; 5 — водоприемная башня; 6 — насосная станция осветленной воды; 7 — напорный водовод; 8 — плотина; 9 — напорный канал

Рис. 42. 2. Схема гидротранспортирования. и складирования шлама со сгущением пульпы
1 — предприятие; 2 — сгустители; 3 — пульпонасосная станция первого подъема; 4 — пульпопроводы; 5 — пульпонасосная станция второго подъема; 6 — водоводы оборотной воды; 7 — коллектор; 8 — плотина; 9 — дамбы вторичного обвалования; 10 — выпуски пульпы; 11 — пляж; 12 — водоприемные башни; 13 — насосная станция

Гидротранспортирование и складирование, шлама (осадка), а также оборотное водоснабжение могут осуществляться по двум основным схемам: без сгущения пульпы (рис: 42.1, а, б) и со сгущением пульпы (рис 42.2). Вторая схема может быть рекомендована при значительном удалении предприятия от места складирования (осадка, шламов, хвостов). При сгущении пульпы появляется возможность использования для оборотного водоснабжения пульпопроводов и водоводов меньшего диаметра, а также сокращения расхода электроэнергии на перекачку пульпы и воды. Выбор схемы должен быть обоснован технико-экономическим расчетом. В зависимости от топографических условий могут применяться схемы с самотечным, напорно-самотечным и напорным гидротранспортированием.

Смотрите информацию банный чан на дровах на металлической подставке здесь.

Системы гидротранспортирования состоят из магистральных, разводящих (распределительных) и аварийно-сбросных пульпопроводов, пульпонасосных станций (только для напорно-принудительных систем), аварийных бассейнов и в некоторых случаях сооружений для сгущения пульпы.
