§ 50. 1. Подготовка исходных данных

Работу начинают с проверки и увязки проектных размеров в горизонтальной и вертикальной плоскостях для обеспечения сбойки бункера с камерой загрузки. Для этой работы подбирают следующие материалы: журнал проходки ствола, чертеж сечения ствола, схему привязки ямы и бункера к стволу, рабочие чертежи камеры разгрузки вагонеток и камеры загрузки скипов, рабочие чертежи ямы и бункера, координаты точек проектного полигона, координаты пунктов полигонометрии в районе камеры разгрузки вагонеток, фактические координаты центра ствола и профиль камеры разгрузки.

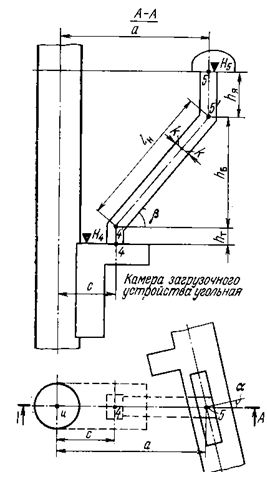

Составляют схему в двух проекциях в крупном масштабе (рис. 105). На нее с рабочих чертежей выписывают размеры а, с, hт, hf, hя, lн, угол β.

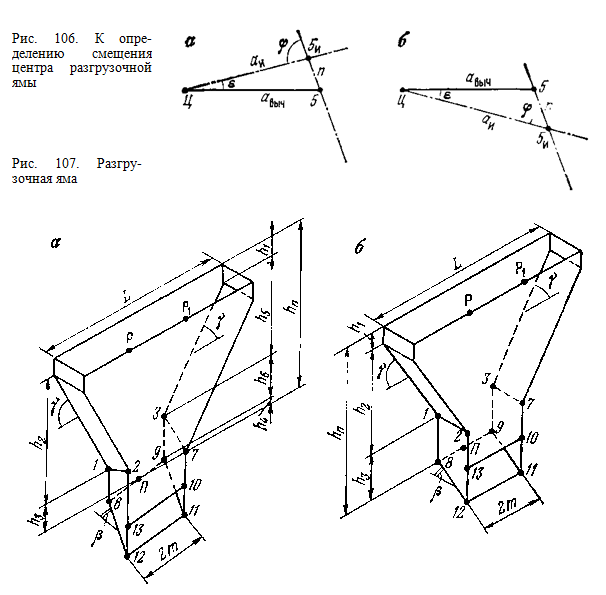

По фактическим координатам центра ствола хц, уц и координатам центра ямы из проектного полигона х5, уъ определяют длину и дирекционный угол линии Ц-5. Сличают вычисленный дирекционный угол линии Ц-5 с фактическим дирекционным углом оси ствола. Разница е не должна превышать ±3' Если разница значительная, то определяют смещение п точки 5 по линии проектного полигона и вычисляют координаты исправленной точки 5И. Здесь возможны два случая. Из рис 106, а определяем

где авыч — длина линии Ц-5 из обратной задачи; ф — угол между осью ствола и осью ямы; аи — расстояние между центром ствола и новым (исправленным) центром ямы. Во втором случае (рис. 106, б) определяем

По координатам хц, уц, х5и, y5и решают обратную задачу: проверяют аи и дирекционный угол линии Ц-5И. Исправляют размер а на схеме и одновременно высоту бункера и ямы.

Вычислять координаты х5и, у5и можно только тогда, когда величина я позволяет сдвинуть яму в пределах камеры без нарушения правил техники безопасности. Обычно n ≤ 0,5 м. Вычисляют угол а = 90°

Из рабочего профиля выписывают на схему проектную отметку головки рельсов на центре ямы Нъ (см. рис. 105). Из журнала проходки ствола выписывают фактическую отметку кровли камеры загрузки или камеры питателя H4. Если этой отметки в журнале проходки ствола нет, то ее определяют непосредственной передачей по стволу с горизонта. Очевидно, что

H5 — H4 = hт hб hя,

где hT — проектная высота сопряжения бункера с камерой загрузки; /i6 — высота бункера; hn — проектная высота разгрузочной ямы с сопряжением. Если равенство не соблю¬дается, то исправляют hя.

Возможны случаи, когда ось бункера и ось ствола образуют между собой угол на точке 4. Проверка проектных размеров в этих случаях принципиально ничем не отличается от изложенной, только предварительно по фактическим координатам центра ствола, дирекционному углу оси ствола и размеру с вычисляют координаты точки 4. После проверки и исправления параметров общей схемы начинают подготовку направлений по зочной ямы и бункера к стволу высоте. Переходят от размеров по осям к реальным размерам объекта. Вычисляют высотные отметки точек пересечения трех плоскостей в сопряжении ямы с бункером.
