31.4. Установки барботажной и напорной флотации для доочистки сточных вод после биологической очистки
Доочистка сточных вод от остаточных органических загрязнений (в том числе активного ила) и ПАВ может осуществляться методами барботажной или напорной флотации. Барботажная флотация ведется с флокуляцией при 30—50%-ной рециркуляции пены, а в отдельных случаях — безфлокуляции и рециркуляции; напорная флотация с флокуляцией при 50%-ной рециркуляции сточных вод.
Доочистка методом флотации с флокуляцией основана на ослаблении флокулянтами гидрофильных свойств поверхности взвешенных частиц, вследствие чего облегчается их прилипание к воздушным пузырькам и последующее извлечение в процессе флотации. ПАВ из сточной воды удаляются в процессе флотации в результате образования ими с полярно-активными флокулянтами практически нерастворимого комплекса. При этом используется способность ПАВ мигрировать из водного раствора к поверхности раздела гидрофильной и гидрофобной сред и концентрироваться на ней.
Применение флокуляции и рециркуляции обеспечивает более высокий эффект доочистки сточных вод. Используют катион-активные флокулянты типа ППС (полимер соли 2-метил 5-винилпиридина и диметилсульфата) или БПК-101 (поли-4-винил-и-бензил-З-метиламмодийхлорид), дозируемые в виде 0,05—0,01%-ного раствора (раствор хранится при концентрации 1 — 2%). Доза флокулянта при барботажной флотации ППС — 1 мг/л, БПК-101—2 мг/л, при напорной — соответственно 5 и 10 мг/л. Флотационные установки для доочистки сточных вод состоят из двух и более параллельно работающих флотационных отстойников (флотаторов), насосно-компрессорной или насосной станции, смесителя, реагентного хозяйства и приемных резервуаров. При барботажной флотации смеситель, флотаторы и резервуар уловленной пены объединяют в блок емкостных сооружений, при напорной флотации в такой блок входят смеситель и приемные резервуары.
Смеситель включает камеру смешения (длительность пребывания сточных вод 2 мин) и камеру хлольеобразования (длительность пребывания 3—5 мин). Его оборудуют механическими мешалками с вертикальной осью вращения с частотой 300 об/мин (для камеры смешения) и 50—100 об/мин (для камеры хлопьеобразования).
При барботажной флотации предусматривают флотационный отстойник прямоугольной формы в плане с верхней подачей и нижним отводом осветленной воды при нисходящей скорости потока 3 мм/с. У днища флотатора располагают аэраторы (резиновые перфорированные трубки) для подачи 20—30 м3 воздуха на 1 м2 поверхности в 1 ч при давлении 0,15—0,2 МПа (рис. 31.3 и 31.4). Пеносборные лотки размещают в верхней части флотатора над лотками исходной воды. Флотатор рассчитан на пребывание сточной воды в течение 30 мин. Вода проходит через слой пены, часть которой рециркулирует в смеситель.
диспенсер для полотенец z сложения.
Для напорной флотации предусматривают флотационный отстойник обычно круглой формы в плане со встроенной флотадионной камерой. В нижней части камеры расположены два вращающихся водораспределителя: для подачи исходной воды (верхний) и для подачи рециркуляционной воды, насыщенной воздухом (нижний).
Флотатор рассчитан на пребывание в нем сточных вод в течение 15—20 мин во флотационной камере при восходящей скорости 2—3 мм/с и 10—15 мин в отстойной зоне при нисходящей скорости 1,3 мм/с.
Рис. 31.4. Схема движения воды (а) и пены (б) по установке барботажной флотации
Рис. 31.5. Флотатор для до-очистки биологически очи-щенных сточных вод произ-водительностью 2000 м/ч
1 — подвод сточной воды с флокулянтом; 2 — подвод рециркуляционной воды; 3 — водораспределитель сточной воды; 4 — водораспределитель рециркуляционной воды; 5 — флотационная камера; 6 — отстойная зона; 7 — кольцевой водосборный лоток; 8 — механизм для сгребания пены; пеносборные лотки; 10 — отвод осадка; 11 — отвод пены; 12 — отводящий трубопроводных вод на рециркуляцию; 14 — подача рециркуляционной воды; 15 — подача сточной воды с флокулянтом; 16 — пеносборные лотки; 17 — отвод пены; 18 — резервуар пены; 19 — отвод воды; 20 — отвод сфлотированной пены в первичные отстойники
Рис. 31.6. Схемы движения воды (а) и пены (б) по установке напорной флотации
Глубина воды во флотаторе 3 м (рис. 31.5 и 31.6). Конструкция флотаторой, способ подачи воздуха и насыщение им сточных вод аналогичны описанным в гл. 14.

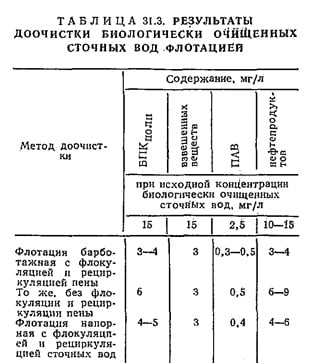

Для доочистки биологически очищенных сточных вод напорной флотацией можно использовать флотаторы по типовым проектам, разработанным Союзводоканалпроектом (см. табл. 14.5). Эффект доочистки сточных вод флотацией характеризуется данными табл. 31.3.
Сфлотированная пена, содержащая извлеченные из воды загрязнения, отводится в шламонакопитель. Для задержания активного ила, выносимого из вторичных (третичных) отстойников, особенно в тех случаях, когда биологическая очистка ведется при высоких (4—12 г/л) дозах ила, можно использовать описанные установки без реагентного хозяйства. В этом случае сфлотированный ил в виде пены удаляется в резервуар, откуда возвращается в аэротенки. Доочищеная вода обеззараживается, после чего отводится в водоем или в систему промышленного водоснабжения предприятий.
Союзводоканалпроектом разработаны проекты установок доочистки биологически очищенных сточных вод методом напорной флотации производительностью 137 тыс. м3/сут Полоцкого химического комбината и НПЗ производительностью 23 тыс. м3/сут для нефтезавода им. Менделеева в Ярославле и методом барботажной флотации производительностью 46 тыс. м3/сут для Мозырского завода по производству кормовых дрожжей. Первые две установки эксплуатируются с 1979 г. и обеспечивают эффект очистки, приведенный в табл. 31.3.
