17.1. Общие сведения
Кристаллизационные установки предназначены для регенерации отработанных травильных растворов путем выделения из них солей соответствующих металлов.
При изменении концентрации и температуры получают пересыщенные, растворы 11 солей, из которых затем выделяются их кристаллы. Полученные кристаллы удаляют фильтрованием либо центрифугированием, а регенерированные растворы возвращают в производство.
Кристаллизаторы применяются следующих типов:
- периодического действия с естественным охлаждением за счет испарения воды;
- периодического действия с перемешиванием и искусственным охлаждением;
- непрерывного действия большой производительности;
- выпарные с подогревом; вакуумные.
Для естественного охлаждения требуется значительная площадь поверхности испарения, поэтому такие установки применяются для обработки небольших количеств отработанных растворов. Кроме того, воздушное охлаждение и испарение зависит от атмосферного состояния воздуха, что делает процесс кристаллизации неустойчивым.
Наибольшее распространение получили кристаллизационные установки для регенерации растворов, образующихся при травлении углеродистой стали в серной кислоте. Отработанные растворы имеют температуру 60—80° С и содержат FeS04, H2S04 и Н20 в среднем 20, 10 и 70%.

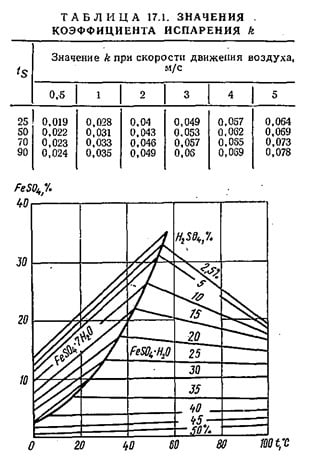

Рис. 17.1. Растворимость сульфата железа в зависимости от температуры раствора и концентрации серной кислоты
При кристаллизации можно получить одноводный (FeS04-H20) или семиводный (FeS04*7Н2О) сульфат железа — железный купорос. Методы, связанные с получением одноводного сульфата железа, не нашли применения в СССР из-за сложности хранения и транспортирования этого продукта.
Наиболее широко в нашей стране применяются кристаллизационные (купоросные) установки для выделения семи водного сульфата железа.
На рис. 17.1 показана растворимость сернокислого железа в зависимости от концентрации кислоты и температуры раствора. Из графика видно, что растворимость FeS04 уменьшается с увеличением концентрации H2S04 в растворе (при постоянной температуре) и увеличивается с повышением температуры раствора (при постоянной концентрации). Однако это увеличение наблюдается только до определенной температуры, выше которой растворимость падает.

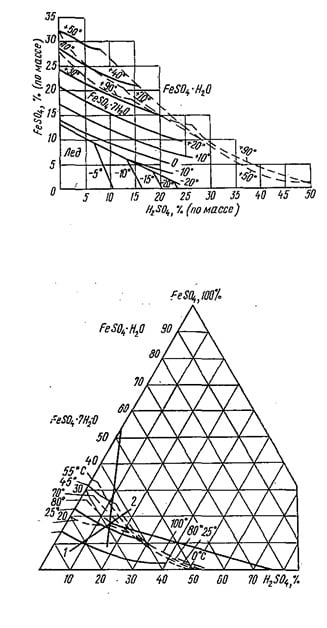

При расчетах удобно пользоваться диаграммами, в которых показаны изотермы растворимости FeS04 в смеси вода — кислота. Эти диаграммы могут быть представлены в прямоугольных координатах и в виде треугольных диаграмм (рис. 17.2—17.3). Кристаллизационные установки применяются двух типов: с водяным охлаждением и вакуумные.
