3-1. Изготовление и ремонт переплетов
Переплеты могут быть целой рамой, разделенной горбыльками на несколько частей (стекол), из двух створок или двух створок и фрамуги. Рамы и створчатые переплеты могут быть с форточками и без них. Иногда форточки заменяет открывающаяся фрамуга. Многие предпочитают делать рамы открывающимися.
Древесина для изготовления переплетов должна быть сухой, из хвойных пород. Очень прочны переплеты из древесины дуба, но обрабатывать ее весьма тяжело.
Переплеты состоят из брусков и горбыльков, чаще всего прямоугольной формы и реже квадратной с выбранными фальцами (четвертями) небольшого размера для стекла.
Соединяются бруски и горбыльки друг с другом с помощью шипов и проушин или шипов и гнезд.
Готовят бруски так. Сперва строгают одну сторону бруска, затем рейсмусом проводят риски (тонкие линии) на второй и третьей сторонах, а по ним строгают четвертую сторону. После этого под угольник строгают вторую сторону и на ней наносят риски для строжки третьей стороны (рис. 3).
Подробная информация швеллер 6.5 купить спб тут.
Рис. 3. Последовательность строжки бруска.
3-1.ГЛУХИЕ ПЕРЕПЛЕТЫ ИЗ ПРЯМОУГОЛЬНЫХ БРУСКОВ
Состоят из верхнего, нижнего и двух вертикальных брусков и двух горбыльков (горизонтального и вертикального), которые делят переплет на отдельные части или стекла (рис. 4).

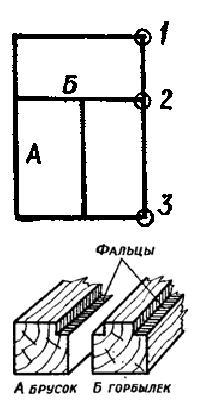

Рис. 4. Глухой переплет (рама) и его детали:
А—брусок; Б—горбылек.
В узлах 1 и 3 бруски соединяются с помощью двойных шипов и проушин, а в узле 2 — шипом и гнездом. Для этого на выстроганных брусках сперва проводят риски с помощью рейсмуса или гребенки для шипов, проушин, гнезд, фальцев, определяют ширину подрезки брусков в местах соединения «на ус». По ширине бруска риски наносят с помощью угольника. На вертикальных брусках принято делать проушины, на горизонтальных — шипы (рис. 5).

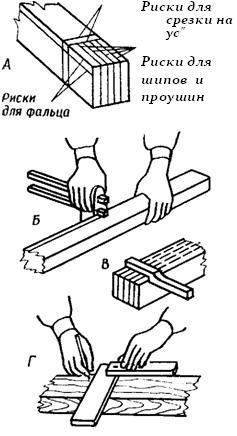

Рис. 5. Проведение рисок на брусках переплета:
А — риски; Б — проведение рисок рейсмусом; В — проведение рисок гребенкой; Г — проведение рисок по угольнику.
По рискам пропиливают древесину для шипов и проушин. От точности запиловки зависит многое: возможны перекосы и более толстые шипы, чем ширина проушин, что может привести к раскалыванию брусков. Если шипы тоньше, чем отверстие проушины, соединение будет непрочным.
Запиливая шипы и проушины, надо придерживаться следующих правил: чтобы пила шла около риски, но сама риска не должна затрагиваться. Поэтому принято пилу (т. е. ее зубья) вести при запиловке около риски на расстоянии от нее примерно на 0,1 мм. При запиловке шипов линия распила должна идти с наружной стороны от шипа, а при запиловке проушин — с внутренней (рис. 6).
Рис. 6. Порядок запиловки шипов и проушин.
Запилив шипы и проушины с боковых сторон каждой шиповой детали, спиливают щечки и вы¬далбливают ненужную древесину между шипами, снимая стружку толщиной не более 5 мм. У проушин щечки не спиливают, а выбирают древесину в двух пропилах, т. е. между крайним и средним пропилами. Затем зачищают гнезда, проушины и шипы, отбирают фальцы, а если требуется, и калевки. Ширина фальцев должна соответствовать кромке шипа и проушины, а сами они должны быть в одной плоскости и не требовать дополнительных исправлений (рис. 7).
Рис. 7. Отборка фальца
После отборки фальцев ширина проушин и шипов становится разной, и они неплотно примыкают друг к другу. Чтобы избежать этого, выступающую в местах шипов и проушин часть древесины срезают «на ус» под углом 45° (рис. 8).

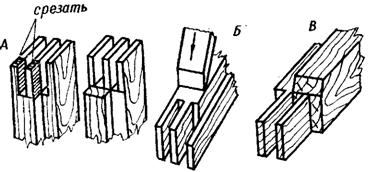

Рис. 8. Срезка щечек и подрезка «на ус»:
А — срезка щечек; Б — подрезка «на ус» проушинной детали; В — готовая шиповая.
Если шипы туго входят в проушины, их немного подчищают стамеской, снимают фаски. После сборки переплет проверяют на прямоугольность с помощью угольника и рейки, прикладывая ее по диагонали. Проверив детали переплета, их метят, разбирают и вновь собирают, но уже на клею. Затем переплет проверяют угольником, закрепляют в сжимах, сверлят в соединениях, местах нахождения шипов п проушин отверстия диаметром 8—10 мм и забивают в них на клею нагели. Вынутые через несколько часов переплеты сушат двое-трое суток, затем срубают выступающие нагели и зачищают. Фальцы должны быть строго в одной плоскости. Если этого нет, то их приходится зачищать с помощью острой стамески.
С наружной стороны нижнего бруска переплетов или створок ставят отливы (выступающие бруски) для отвода воды от стен. Внизу отлива выбирают канавку — слезник, располагая его на 10 мм от края. Отлив ставят не на клею (от воды он быстро разрушится), а на масляной краске, прикрепив его шурупами. Это более прочно, и через щель между отливом и бруском переплета не будет на коробку и стены попадать стекаемая с окон дождевая или снеговая вода.
