15.9. Барабанные сетки для очистки сточных вод
Барабанные сетки типа БСБ (с бактерицидными лампами) рекомендуется применять на станциях аэрации вместо первичных отстойников для механической очистки бытовых сточных вод для задержания грубодисперсных примесей при содержании взвешенных веществ в исходной воде не более 250 мг/л. Содержание взвешенных веществ в этом случае снижается на 20— 25%. При этом необходимо соблюдать следующее требование: в веде не должно быть вязких веществ (смол, битума, масел и др.), затрудняющих промывку сетки.

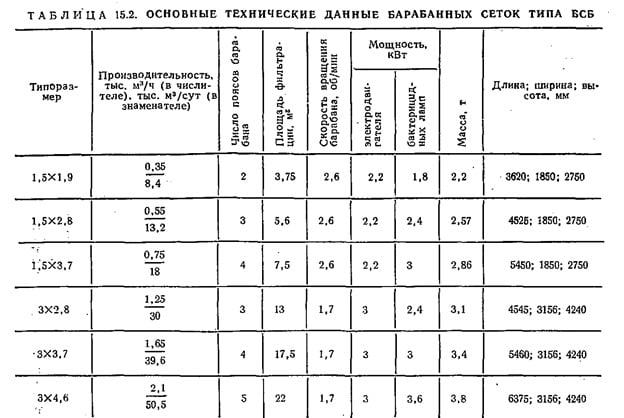

Основная часть установки — барабан сварной конструкции, на поверхности которого смонтированы фильтрующие элементы. Барабан приводится во вращение приводом, состоящим из электродвигателя и редуктора. Осью вращения барабана служит труба, являющаяся одновременно коллектором для отвода промывной воды, которая собирается воронками, расположенными внутри барабана. Очищаемая. вода поступает внутрь установки через открытую торцевую стенку барабана пераллельно его оси и выходит радиально, фильтруясь через сетку. Обработанная вода из камеры установки через водослив подается в канал, отводящий воду на последующие сооружения. Примеси выделяются вследствие как механического отцеживания их в сетчатом полотне, так и задержания их в слое образующегося на сетке осадка. Сетки промываются струями воды из пластинчатых разбрызгивателей, расположенных над сеткой. Основные технические данные барабанных сеток типа БСБ даны в табл. 15.2.

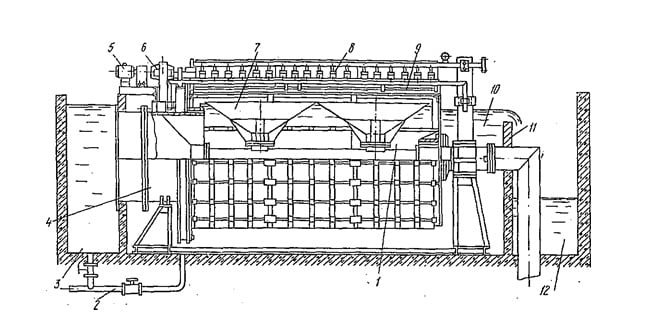

Рис. 15.7. Схема установки сетчатого барабанного фильтра
1 — барабан; 2 — трубы опорожнения; 3 — канал исходной воды; 4 — входная труба; 5 — электродвигатель; 6 — редуктор; 7 — бункер для сбора промывной воды; 8 — промывное устройство; 9 — бактерицидные лампы; 10 — камера барабанного фильтра; 11 — водослив; 12 — канал фильтрата
Сетчатые элементы выполняют из двух сеток: поддерживающей и рабочей. Рабочую сетку изготовляют из нержавеющей стали, латуни или капрона с размером ячеек 0,3X0,3-0,5X0,5 мм; поддерживающие сетки — из нержавеющей стали или латуни с размером ячеек не более 8X8 и не менее 2X2 мм. Барабан, расположенный в камере, погружается в воду на 0,85 своего диаметра. Режим работы БСБ в схеме механической очистки сточных вод предусматривает периодическую промывку. Потеря напора на микросетке должна быть не более 0,1 м. Потери напора в подводящих и отводящих коммуникациях и подпор на водосливе определяют расчетом. Суммарные потери напора на установке должны быть не более 0,5—0,6 м. Расход воды на промывку БСБ составляет (в схеме механической очистки сточных вод) 1—1,5% расчетной производительности установок. Трубопровод промывной воды рассчитывают на подачу максимального расхода воды, равного 1 л/с на каждый пояс барабана, и на скорость движения воды не более 1,5 м/с. Загрязненная промывная вода от БСБ подается в отстойник, рассчитанный на время пребывания в нем воды до 1 ч, осадок из него должен поступать на дальнейшую обработку вместе с осадком из других сооружений станции.
Для предотвращения обрастания сеток предусматривают облучение поверхности барабана установки БСБ бактерицидными лампами ДБ-60-1.
В проектах следует предусматривать установку резервных сеток: при числе рабочих агрегатов 1—5 — одну; при числе рабочих агрегатов 6—10 — две; 11 и более — три.
Сетчатые барабанные фильтры следует устанавливать в камерах, имеющих водосливную стенку, которая обеспечивает расчетное погружение барабана в воду. Расстояние от стенок камеры до барабана должно составлять не менее 0,5—0,7 м, от станок камеры до торцевых подшипников — 0,8—1 м и от /барабана до днища камеры — 0,4—0,5 м. При числе установок более пяти можно располагать их в камере попарно. Скорость движения сточной, воды в подводящих коммуникациях принимают не более 1 м/с. Схема установки сетчатого барабанного фильтра представлена на рис. 15.7.
