2. Решетки-дробилки

Решетка-дробилка (рис. 11.2) состоит из щелевого барабана с режущими пластинами и резцами, корпуса с трепальными гребнями и приводного механизма. Сточная жидкость поступает на вращающийся барабан с щелевидными отверстиями, проходит внутрь барабана и движется далее вниз к выходу из решетки-дробилки. Крупные фракции отбросов задерживаются на перемычках между щелевыми отверстиями барабана и транспортируются при вращении барабана к трепальным гребням, закрепленным на неподвижном корпусе. Технические характеристики решеток-дробилок приведены в табл. 11.2.

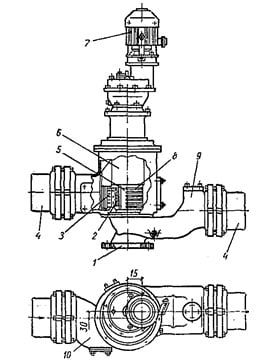

Рис. 11.2. Решетка-дробилка РД-200
1 — опорный фланец;
2 — режущая планка;
3 — трепальный гребень;
4 — соединительные патрубки;
5 —резец;
6 — подвеска;
7 — привод;
8 — барабан;
9 — сифон;
10— подводящий патрубок

Луцкий экспериментальный завод коммунмаша по чертежам НИКТИ МКХ УССР изготовляет решетки-дробилки типа КРД (рис. 11.3) со следующими основными характеристиками: пропускная способность 25—40 тыс. м3/сут; скорость движения в прозорах 0,6—0,9 м/с; ширина прозоров 16 мм; рекомендуемое сечение подводящего канала S20X735 мм; рабочая высота уровня сточной жидкости в канале до 600 мм; мощность электродвигателя барабана решетки 0,6 кВт при частоте вращения 1450 мин-1; частота вращения барабана решетки — 1,7 мин-1; мощность электродвигателя дробильного барабана 4 кВт при частоте вращения 1000 мин-1; частота вращения дробильного барабана 294 мин-1; максимальные размеры агрегата (длинаХширинаХвысота) 1295X990X1580 мм. Масса 750 кг.
