41.4. Водосбросные сооружения земляных емкостей. Отвод поверхностных вод
Водосбросные сооружения предназначаются для следующих целей:
- отвода осветленной воды за пределы емкости, если эта вода не используется в системе оборотного водоснабжения;
— поддерживания горизонта воды в емкости на соответствующем уровне с учетом непрерывного наращивания высоты плотин и дамб в процессе эксплуатации;
- опорожнения емкости в случае необходимости;
- отвода поверхностного стока с прилегающей к нему водосборной площади, если этот сток не используется частично или полностью в оборотном водоснабжении;
- отвода фильтрационных вод.
Отвод воды из емкостей может быть осуществлен с применением водосбросных колодцев (рис. 4-1.5), открытых водосбросов, плавучих и передвижных насосных установок. Эти сооружения применяются как для сброса воды в водоемы, так и для отбора ее в системы оборотного водоснабжения.
Колодцы оборудуются сороудерживающими решетками и подъемными средствами для установки шандор. При строительстве колодцев в агрессивной по отношению к бетону среде должны предусматриваться специальные мероприятия по защите бетона от коррозии. Водосбросные колодцы рассчитываются на давление льда или предусматривается околка льда вокруг них.
Расстояние от места выпуска пульпы до водосбросного сооружения и глубина воды перед сооружением должны быть такими, чтобы обеспечивалось требуемое осветление пульпы.
Отвод поверхностных вод с территории земляных емкостей, с учетом водосборной площади и рельефа местности, производится по одной из следующих схем:
- воды пропускаются через пруд-шламонакопитель и его водосбросные сооружения. Недостатком этой схемы является возможность нарушения нормальных условий осветления воды, вынос твердых взвешенных веществ в водоем, что в случае необходимости химической очистки осветлённой воды вызывает увеличение объема очистных сооружений;
- воды пропускаются в обход шламонакопителя нагорными каналами или по отводному каналу. Схема применяется при благоприятных топографических условиях;
- воды пропускаются под шламонакопителем по специально уложенному коллектору (тоннелю). Недостатком такой схемы является прокладка коллектора, которая связана с большими капитальными затратами, а эксплуатация сопряжена с большими трудностями. В случае забивки коллектора шламами система отвода практически не поддается ремонту.

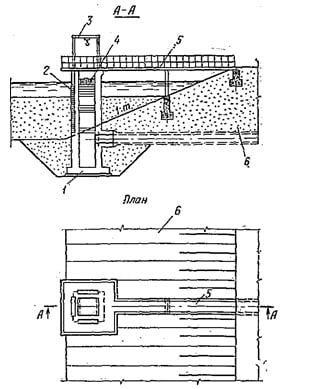

Рис. 41.5. Водоприемный (водосбросной) колодец
1 — колодец; 2 — шандоры; 3 — устройство для подъема шандор; 4 — решетка; 5 — мостик; 6 — дамба
