§ 39. 3. Рабочие планы масштабов 1:200 и 1:100

Рабочие планы масштабов 1:200 и 1:100 изготавливают на листах чертежной бумаги произвольного формата, все надписи на них выполняют тушью (рис. 83).

Пояснительные надписи делают в объеме, необходимом для быстрой работы с планом. Они должны содержать следующие сведения: названия и номера рабочих чертежей, по которым составлен план; адрес координат точек проектного полигона (номера журналов и страниц); номера чертежей поперечных сечений выработок; размеры от проектной оси пути (конвейера) до стенок выработки; проектные скобки сП; адрес координат точек полигонометрического хода (номера журналов, страниц); проектный дирекционный угол и проектный уклон; фамилию и подпись лица, составившего план; дату. Одновременно с рабочими планами изготавливают рабочие профили по отдельным выработкам.

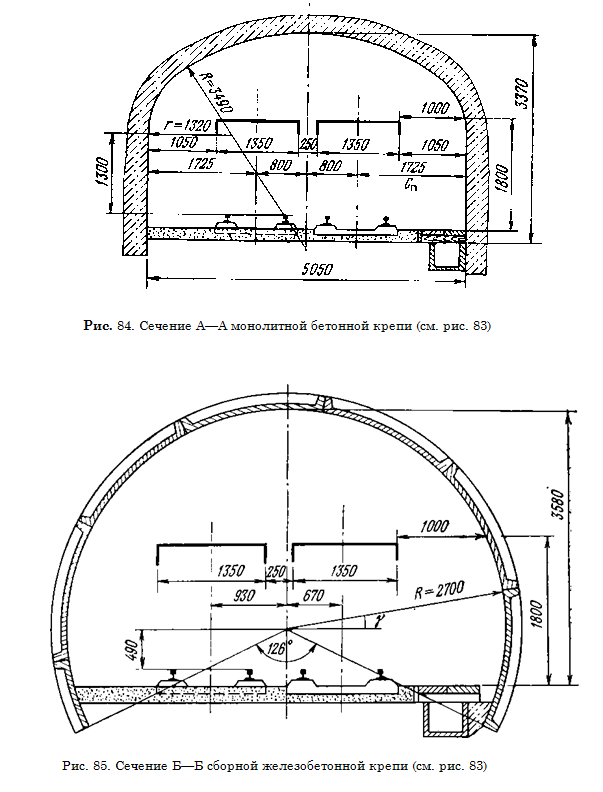

Сечение А—А монолитной бетонной крепи. Сечение Б—Б сборной железобетонной крепи.

Проектная скобка — один из важнейших элементов рабочего плана крупного масштаба. Маркшейдер обязан выдать скобку проходчикам в тот же день, когда задано направление. А это значит, что вычисления координат и графические работы маркшейдер выполняет в конце рабочего дня, когда наиболее сильно сказывается утомление и наиболее вероятны ошибки. Наиболее вероятны ошибки в подсчете скобки при переходе от одного типа крепи к другому. Для предупреждения этих ошибок и определяют проектные скобки сп при составлении рабочего плана.

В качестве примера рассмотрим изменение проектной скобки при переходе от монолитной бетонной крепи к сборной железобетонной и затем к арочной металлической (см. рис. 83).

Все сечения имеют одинаковые зазоры на высоте 1,80 м от тротуара. Все было бы просто, если бы при проходке крепь устанавливали по скобке на высоте 1,80 м от проектного положения тротуара. Но скобка должна быть удобной не только для маркшейдера, она должна быть удобной и полезной в первую очередь для проходчиков. Поэтому разные типы крепи требуют неоднозначного подхода.

Для монолитной бетонной крепи скобку задают до вертикальной стенки.

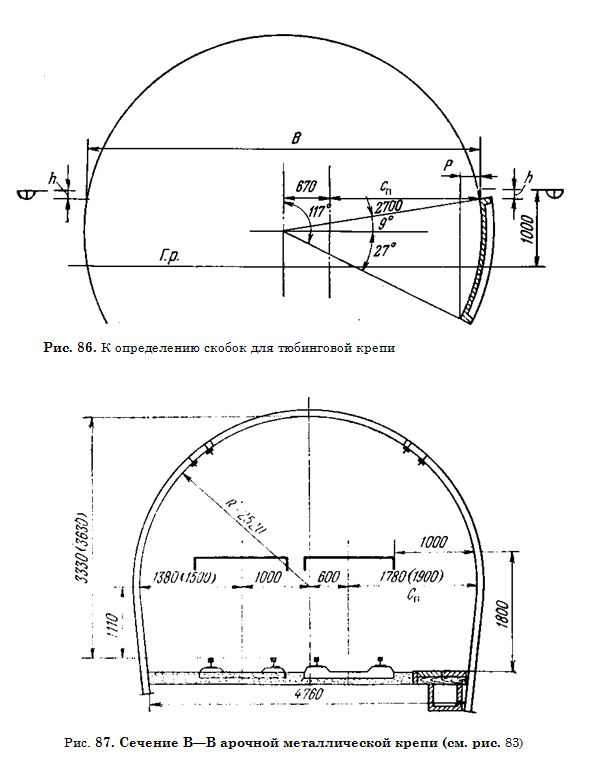

К определению скобок для тюбинговой крепи. Сечение В—В арочной металлической крепи.

Для сборной железобетонной крепи скобку необходимо давать по верхнему краю нижнего тюбинга. От правильной установки нижнего тюбинга зависит правильная сборка всего тюбингового кольца. При использовании лазерного указателя направлений ЛУН-7 скобку задают по радиусу тюбингового кольца.

Для рамной металлической крепи скобку обычной дают по широкой части крепи, так как место измерения скобки в наиболее широкой части крепи определяется проходчиками с наименьшей ошибкой от высотных боковых реперов. Определяют проектную скобку сп от проектной оси пути, т. е. от стороны проектного полигона.

Для монолитной бетонной крепи все размеры имеются на чертеже (рис. 84), сп = 1725 мм.

Для сборной железобетонной крепи (рис. 85) вначале определяют угол Γ из расчета, что в полном кольце 10 тюбингов: у = 90°—(117°— 36°).

Затем вычисляют проектную скобку по ребру нижнего тюбинга рис. 86 сп = R cos γ — 670; R = 2700: сп = 1995 мм. Для арочной металлической крепи (рис. 87) проектную скобку определяют, учитывая радиус Rf арки: сп = R' — 600; сп = 1900 мм.

В старых типах крепи ширина выработки не равна 2 R' — 40 мм. Если на чертеже нет необходимых для вычисления сп размеров, то сечение вычерчивают в крупном масштабе (1:10, 1:20) и размер сп определяют графически.

При определении проектной скобки внимательно учитывают изменение расстояний между осями путей в соседних сечениях.
