§ 19. 4. Фундаменты для установки железобетонных колонн

Съемку этих фундаментов лучше производить с помощью теодолита. Перед съемкой проверяют положение осей на обноске.Устанавливают теодолит над обноской и в створе осевых точек отмечают карандашом проектное положение оси фундамента на верхних гранях подколонников («стаканов»). После того как будут отмечены все оси и проверены расстояния между ними, их закрепляют краской, двумя черточками, сдвинутыми вдоль оси. Каждый «стакан» в плане проверяют от нитей, натянутых между осевыми рисками. Проверяют положение дна «стакана» по отношению к осям. Фиксируют только те отклонения, которые превышают допуски СНиПа.

Передают нивелиром отметки на дно каждого подколонника. Вычисляют условные отметки дна подколонников от проектного уровня. Абсолютные отметки в процессе строительства не интересуют ни строителей, ни монтажников, так как все рабочие чертежи даны в условной системе высот.

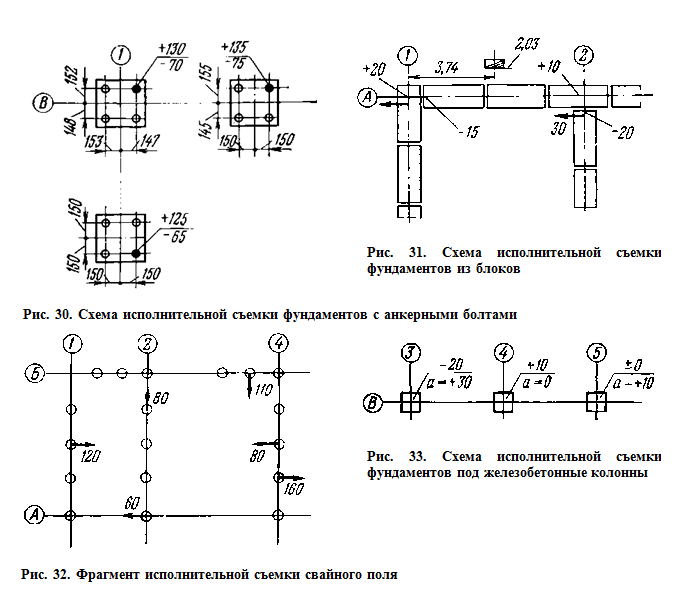

Схемы исполнительной съемки с отметками передают руководству (рис. 33).

Подливку бетоном или раствором дна «стаканов» можно делать тремя вариантами.

Первый вариант. Выравнивают все основания «стаканов» до одного уровня: до проектной отметки либо до отметки самого высокого стакана.

Второй вариант. Подливку делают с расчетом установки на один уровень верхних оголовков колонн. В этом случае величину подливки дна каждого «стакана» определяют несложным расчетом. Измеряют элементы колонн: высоту / и размеры сечения. Размеры всех элементов выписывают в специальную ведомость контроля геометрических параметров сборных конструкций. Нумеруют краской подколонники и соответствующие им по маркам колонны. Составляют расчетную таблицу. В нее выписывают: присвоенные номера колонн, марки колонн, высоту /, условные отметки дна подколонников h. Находят алгебраическую сумму величин / и A; Hi = li hi. Величины H не что иное, как условные отметки верхних оголовков колонн. При малом количестве колонн расчетную таблицу не составляют, а все вычисления делают прямо на проектной схеме расположения колонн.

Третий вариант. Подливку дна «стаканов» делают с расчетом установки на один уровень консолей колонн. Величину подливки определяют так же, как во втором варианте, только вместо всей высоты колонны в расчетах участвует высота до верхней плоскости консоли.

Величину подливки фиксируют с подколонниках набором металлических пластин.
