Раздел 22. Детали фундаментов. Конструктивная схема пола

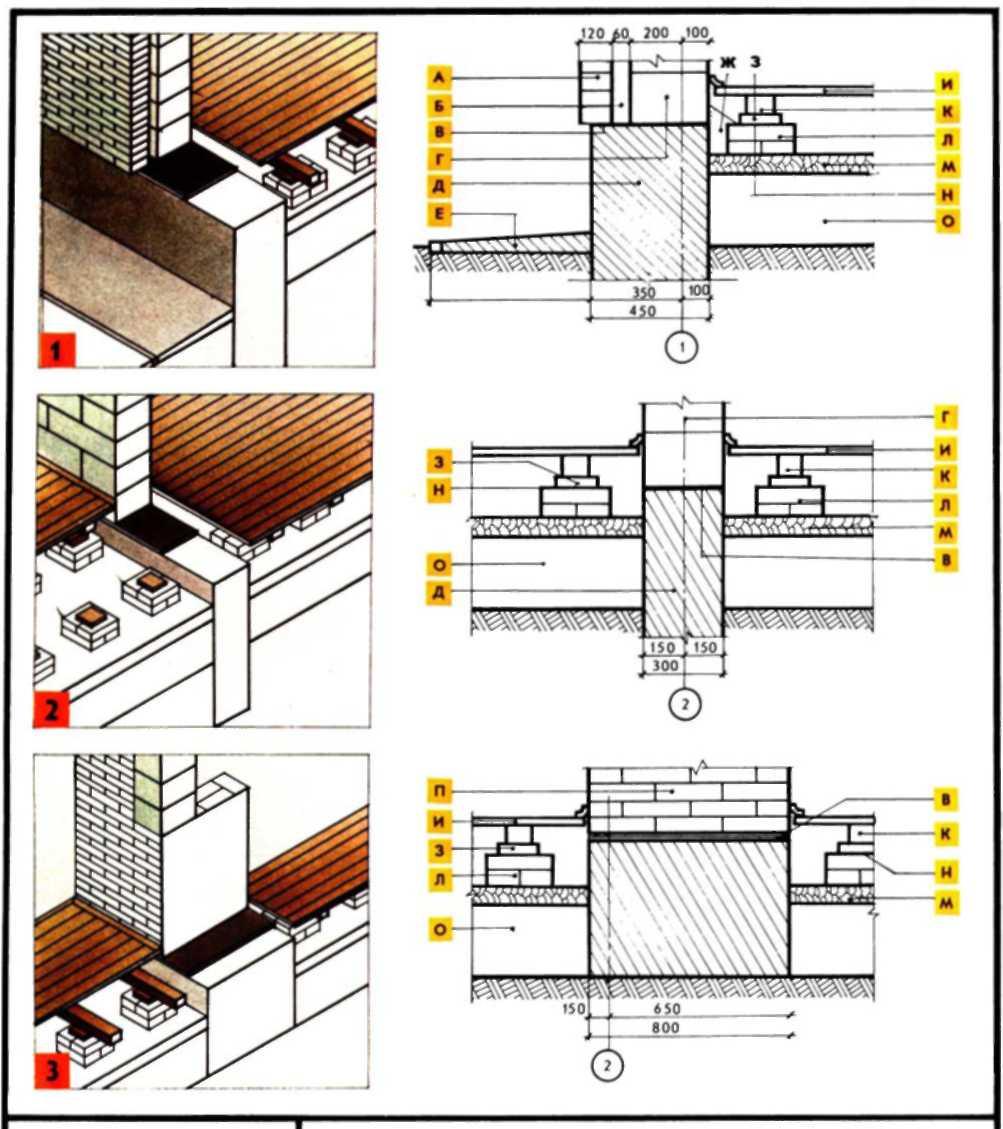

Показаны детали фундаментов под (1) наружные и внутренние (2) стены и под печь (3). а также схема пола. А — облицовочный силикатный кирпич; Б — воздушная прослойка; В — гидроизоляция из двух слоев гидроизола. склеенных между собой; Г — газосиликатные блоки размером 300 Х200Х 600 мм; Д — фундамент монолитный ленточный бетонный или бутобетонный; Е — отмостка; Ж — дополнительная засыпка по периметру здания; 3— деревянная прокладка 200X200X25 мм; И — покрытие дощатое из досок толщиной 35-40 мм; К — лага сечением 150Х 100 шаг 400-500 мм; Л — бетонный или кирпичный столбик на цеметно-песчаном растворе; М — утрамбованная глина толщиной 100 мм; Н — два слоя толя; О — песчаная засыпка; П — кладка печи.
