10.2. Насосные установки с винтовыми, шнековыми, погружными, незасоряющимися насосами и пневматические перекачивающие установки

Насосные установки с винтовыми горизонтальными насосами марки 1В6/10Х предназначены для перекачки, а также дозирования растворов сернокислого алюминия и извести.

Для повышения долговечности насоса растворы должны быть предварительно освобождены от абразивных веществ (песка;, частиц известняка), что достигается за счет грубого отстоя жидкости в расходном баке (забирается раствор из верхней части бака). Между насосом и электродвигателем устанавливается вариатор марки ВЦ22-131-03, позволяющий регулировать количество дозируемого раствора в зависимости от количества сточной воды.

Винтовой насос имеет следующую характеристику: подача 0,45—4,3 м3/ч; -давление на выходе 0,6 МПа (6 кгс/см2); подпор не менее 0,5 м; частота вращения ротора 200—1200 мин-1; мощность электродвигателя 4 кВт; масса агрегата 385 кг. Завод-изготовитель — «Ливгидромаш», г. Ливны.

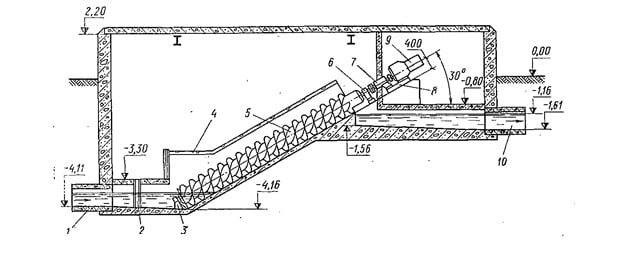

Рис. 10.6. Насосная станция с двумя шнековыми подъемниками 1 — входной коллектор; 2 — шандоры; 3 — нижняя опора шнека; 4 — ограждающая решетка; 5 — шнековый подъемник; 6 — верхняя опора шнека; 7 — подшипниковый узел; 8 — рама редуктора; 9—мотор редуктора; 10 — выходной коллектор

Рис. 10.7. Насосная станция с двумя погружными моноблочными электронасосами 1 — электронасос; 2 — решетка-контейнер; 3 — решетка-заслонка; 4 — подводящий коллектор; 5 — направляющая труба; 6 — контейнер; 7 — грузоподъемное устройство; 8 — вентиляционная труба; 9— скобы; 10 — ограждающее устройство; 11 — электронасос в положении подъема или опускания; 12 — цепь для подъема или опускания насоса; 13 — напорный трубопровод; 14 — стыковочное устройство

протирочная бумага в рулонах. Ортокератологические ночные линзы ортокератологические линзы клиника.

Насосные станции со шнековыми насосами (подъемниками) предназначены для подкачки сточных вод на небольшую высоту (2—7 м). Шнековые подъемники, работающие по принципу архимедовой спирали, по сравнению с насосами других типов обладают рядом преимуществ. Они имеют простую конструкцию, не требуют предварительной очистки, сточных вод на решетках и измельчения отбросов на дробилках.

Крупность перекачиваемых отбросов обусловливается в основном диаметром шнека и шагом винта. Вместо задвижек устанавливаются более простые щитовые затворы; исключается необходимость в устройстве напорного трубопровода.

Спроектированная Казводоканалпроектом установка с двумя шнековыми подъемниками (один из них резервный) показана на рис. 10.6. Диаметр шнека этой установки 800 мм; подача воды 360, 390 и 460 м3/ч; частота вращения шнека соответственно 59, 64 и 75 мин"1 при высоте подъема 2,5 м.

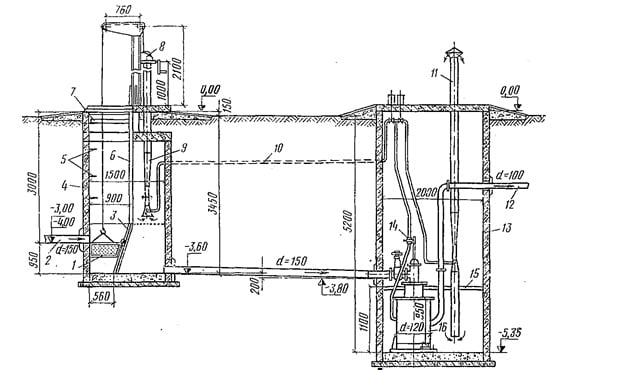

Рис. 10.8. Пневматическая насосная станция подачей 5—20 м3/ч и напором 7 м для перекачки сточных вод

Гипрокоммунводоканалом (Москва) для индивидуальных проектов насосных станций разработаны рабочие чертежи двух шнековых подъемников с диаметром шнеков 550 и 800 мм для подъема воды на высоту 3 м с подачей соответственно 180 и 360 м3/ч. Проекты предусматривали изготовление шнеков в качестве нестандартизированного оборудования.

Харьковским Водоканалпроектом выполнены типовые проекты насосных станций со шнековыми насосами производства ЧССР марок УВА 500 и УВА 750 с подачей соответственно 266 и 660 м3/ч при напоре до 3,5 м.

Насосные станции с погружными моноблочными электронасосами типа ЦМК предназначены для систем малой канализации при перекачке бытовых и неагрессивных производственных сточных вод. Применение насосов типа ЦМК позволяет сооружать компактные станции, что сокращает в 2 — 3 раза строительные затраты. Харьковский Водоканалпроект разработал типовой проект насосной станции (рис. 10.7) на два насоса ЦМК 16-27 (один из них резервный) подачей 16 м3/ч и напором 27 м; потребляемая мощность насоса 3,3 кВт, коэффициент полезного действия 40%. Станция представляет собой круглую в плане шахту (без наземной части) диаметром 2 м для глубины заложения подводящего самотечного коллектора 3, 4 и 5 м. Для задержания отбросов установлена решетка-контейнер, поднимаемая ручной талью для перегрузки отбросов в специальный контейнер, транспортируемый автомашиной. Насосный агрегат снабжен устройством для автоматической стыковки с напорным трубопроводом, что позволяет опускать и при необходимости (технический осмотр, ремонт) поднимать насос на поверхность не спускаясь в колодец. Входящая в состав насосного агрегата система управления электродвигателем типа САУНА обеспечивает автоматический пуск и остановку насоса в зависимости от уровня воды в резервуаре.

Насосные станции с незасоряющимися насосами типа ФГС также предназначены для систем малой канализации. Отличительная особенность этих насосов — возможность свободного прохождения через насос, минуя рабочее колесо, волокнистых веществ, тряпок и других механических включений размером до 50 мм, в связи с чем количест-во отбросов, задерживаемых на насосных станциях, значительно уменьшается. Эти насосы не требуют установки механизированных решеток и дробилок; значительно увеличивается (по сравнению с обычным) период между прочистками насосов.

Харьковский Водоканалпроект разработал типовые проекты насосных станций с тремя и двумя насосами ФГС-81/31 с круглой в плане подземной частью диаметром 5,5 и — 5 м и прямоугольной наземной частью размером в осях 7,5X6 м; глубина заложения подводящего коллектора 4; 5,5 и 7 м. Насосы ФГС 81/31 имеют производительность 81 м3/ч, напор 31 м, мощность электродвигателя 22 кВт. На этих насосных станциях сточная вода поступает в приемный резервуар через решетчатый накопитель отбросов, который с помощью монорельса с ручной талью поднимается по направляющим на отметку 0,00, откуда отбросы передаются в контейнер, вывозимый автотранспортом. Количество отбросов не превышает 60 кг в 1 сут. Насосные станции с пневматической установкой УППВ-20 предназначены для перекачки бытовых и неагрессивных производственных сточных вод и могут применяться на промышленных площадках, имеющих сеть сжатого воздуха. Эта установка перекачивает воду на расстояние до 100 м и имеет напор 7 м, что обеспечивает подъем сточных вод относительно подводящего трубопровода до 5 и (рис. 10.8).

Применение пневматических установок наиболее эффективно при расходе сточных вод до 5 м3/ч при расстоянии перекачки до 10 м.

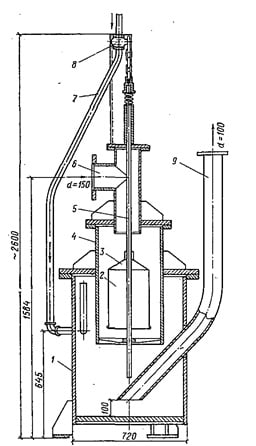

Рис. 10.9. Пневматическая установка УППВ-20
1 — сварной резервуар;
2 — поплавок;
3 — конусный клапан;
4 — внутренний цилиндр;
5 — шток;
6 — подающий трубопровод;
7 — трубопровод сжатого воздуха;
8 — трехходовой кран;
9 — напорный трубопровод

Установки могут быть использованы на предприятиях для местной подкачки сточных вод при затруднениях с присоединением выпусков из производственных зданий к канализационной сети промышленной площадки. Работают они автоматически без применения электропитания, просты и надежны в эксплуатации.

Союзводоканалпроектом выполнен типовой проект пневматической насосной станции подачей 5—20 м3/ч и напором до 7 м. Станция монтируется в двух колодцах: приемном — диаметром 1,5 м и рабочем — диаметром 2,5 м. Глубина заложения лотка подводящего коллектора 3 и 4 м. В приемном колодце установлены решетка с ручной очисткой и перед ней сборник отбросов, представляющий собой металлический дырчатый контейнер, который поднимается на поверхность земли по стальным направляющим с помощью ручной лебедки. В рабочем колодце размещена пневматическая установка УППВ-20. Рабочее давление воздуха на входе в установку 0,2—0,6 МПа (2— 6 кгс/см2), внутри нее 0,07—0,12 МПа (0,7— 1,2 кгс/см2); ее масса 550 кг.

Пневматическая установка (рис. 10.9) состоит из сварного наружного резервуара диаметром 720 мм и внутреннего цилиндра, в котором размещается поплавок с конусным клапаном. К внутреннему цилиндру подведен подающий трубопровод диаметром 150 мм, а в резервуар вмонтирован трубопровод диаметром 100 мм и трубопровод сжатого воздуха. Поплавок соединен штоком с трехходовым краном на трубопроводе сжатого воздуха и при заполнении резервуара сточной водой автоматически меняет положение крана, обеспечивая попеременно следующие циклы работы установки: заполнение резервуара водой при его сообщении с атмосферой; заполнение резервуара водой с отключением внешней среды; включение сжатого воздуха и перекрытие клапаном входного отверстия для сточной воды; выброс воды вследствие повышения давления в напорный трубопровод и снижение давления до атмосферного. Далее цикл повторяется.

Расход воздуха при различных притоке сточных вод и протяженности напорного трубопровода приводится в табл. 10.2.

Сжатый воздух подается на пневматическую насосную станцию от промышленных компрессорных установок объекта. Давление сжатого воздуха в пневматической установке автоматически редуцируется до величины, равной фактическому напору, поэтому редукционный клапан устанавливать не требуется.

Подача пневматической установки автоматически меняется в зависимости от высоты подъема сточной воды за счет изменения скорости выброса. Ориентировочно подачу установки можно определить по кри- вой Q—Н (рис. 10.10), составленной на. основании натурных замеров, произведенных Союзводоканалпроектом.

Для проветривания колодцев предусмотрена побудительная вытяжная вентиляция периодического действия, включающаяся на 5—10 мин перед началом спуска в колодец. В качестве побудителя используется эжектор, к которому подводится сжатый воздух. Пневматические установки серийно изготовляются воронежским заводом «Водмаш-оборудование».
