8.5. Компоновка насосных станций

При проектировании насосных станций бытовой канализации приемный резервуар, помещение решеток, машинный зал, подсобно-производственные и бытовые помещения, обычно размещают в одном здании. Подземную часть малых и средних станций принимают, как правило, в виде круглой шахты. При небольшом заглублении подводящего коллектора более целесообразна прямоугольная форма, поскольку в прямоугольном помещении удобнее располагать оборудование. Форму подземной части крупных станций принимают в зависимости от гидрогеологических условий, глубины заложения подводящего коллектора и метода производства работ на основе технико-экономического сравнения вариантов.

компоновка насосных станций

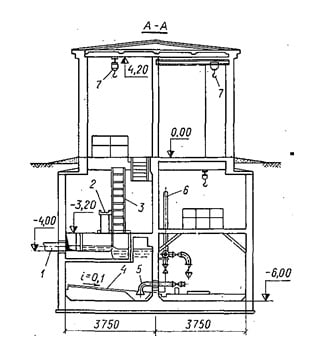

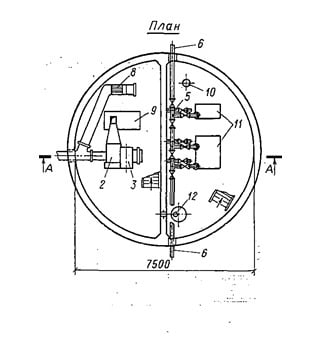

Рис. 8.5. Насосная станция с тремя горизонтальными насосами
1 — подводящий коллектор;
2 — лоток загрузочный;
3 — решетка вертикальная механизированная;
4 — труба для взмучивания осадка;
5 — всасывающий трубопровод;
6 — напорный трубопровод;
7 — тали ручные;
8 — решетка с ручной очисткой и дырчатым корытом;
9 — дробилка;
10 — насос для подачи воды на уплотнение сальников;
11 — насосы фекальные горизонтальные (ФГ-115/38; ФГ-81/31; ФГ-81/18);
12 — дренажный насос

компоновка насосных станций



Рис. 8.6. Насосная станиия с пятью вертикальными насосами
1 — подводящие каналы;
2 — транспортер;
3 — решетки;
4 — щитовые затворы;
5 — кран-балка:
6 — мостовой кран;
7 — электродвигатель;
8 — насосы ФВ-2700/26,5;
9 — бак отработанного масла:
10 — напорные трубопроводы;
11 — выпуск;
12 — дренажный насос;
13 — трубы для взмучивания осадка;
14 — насосы производственного водопровода (на отметке —10,45);
15 — баки разрыва струн (на отметке — 10,45);
16 — труба для сброса пульпы от дробилок.

Наземную часть зданий сооружают, как правило, прямоугольной формы, так как в этом случае можно использовать при строительстве унифицированные строительные элементы.

Приемный резервуар и помещение решеток должны быть отделены от машинного зала глухой водонепроницаемой перегородкой. Сообщение между ними (через дверь) допускается только в незаглубленной части здания при обеспечении мероприятий, исключающих поступление сточных вод в машинный зал при подтоплении станции. Насосы надлежит устанавливать, как правило, под заливом (ниже верхнего уровня воды в резервуаре).

https://панацея24.рф топ 10 лучших гинекологов акушеров красноярска.

Насосные агрегаты и другое оборудование следует размещать таким образом, чтобы к ним был удобный подход для обслуживания и ремонта. Рекомендуется однорядная схема расположения насосных агрегатов с установкой их перпендикулярно стене, отделяющей машинный зал от приемного резервуара.

При определении размеров станций величину проходов между оборудованием, размеры монтажной площадки, состав подсобно-производственных и бытовых помещений надлежит принимать по СНиП II-32-74.

Приемные резервуары станций подачей более 100 тыс. м3/сут разделяются на два отсека без увеличения общего объема. Полу машинного зала придается уклон 0,03—0,05 к сборному лотку; уклон дна резервуара к приямку принимают не менее 0,1. Глубину рабочей части приемного резервуара следует принимать не менее 1,5—2 м для малых и средних станций и 2,5 м для больших станций. Перекрытие резервуара располагают на 0,5 м выше наибольшего расчетного уровня воды в нем. Размеры монтажных проемов в стенах станций назначают такими, чтобы через них можно было транспортировать оборудование. К монтажным проемам устраивают подъезд для автотранспорта.

Примеры компоновок насосных станций для перекачивания бытовых сточных вод приведены на рис. 8.5 и 8.6.
