4-(11-13). Створные переплеты

4-11. ДВЕРЬ РАЗДВИЖНАЯ

В некоторых комнатах более удобна раздвижная дверь на роликах (рис. 18).

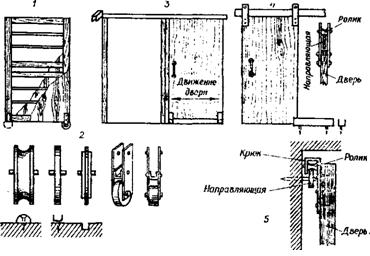

Рис. 18. Дверь раздвижная:
1 — каркас двери; 2 — ролики в направляющие; 3 — установленная дверь; 4 — крепление двери наглухо; 5 — конструкция съемной двери.

Желательно, чтобы раздвижная дверь была как можно легче. Самая легкая — это каркасная дверь, собранная из брусков обвяза толщиной 2,5—3 см и шириной 4—5 см, облицованная с двух сторон тонкой фанерой, древесноволокнистой плитой или картоном. Нижний и верхний бруски обвяза делают более широкими, так как к ним крепятся конструкции с роликами. Внутри каркаса ставят рейки жесткости, две средние из них — на расстоянии, равном высоте прикрепляемой ручки.

Ролики могут иметь разный диаметр и толщину (диаметр 10—20 мм, толщина 5—10 мм). Изготовляют их из любого металла плоскими с пазом или с гребнем посередине. Ролики движутся по направляющей. Если направляющей служит круглый пруток, то его нижнюю часть надо сточить, чтобы получить плоскость, которая лучше прилегает к полу.

Направляющую крепят шурупами, а чтобы они не мешали движению ролика, отверстия под шурупы раззенковывают по размеру головок шурупов и утапливают их. Чтобы направляющая не возвышалась над полом и не мешала, ее следует врезать (утопить) в пол.

Направляющую можно также изготовить из углового металла малого сечения, или из металла П-образной формы, или, наконец, выбрать паз в полу и укрепить по его краям металлические полоски.

Ролики вставляют между двумя металлическими щечками-пластинками, которые крепят к каркасу двери. Между щечками делают упор такой толщины, чтобы вставленный ролик свободно вращался. Следует иметь в виду, что направляющая должна быть в 2 раза длиннее ширины двери.

Дверь может передвигаться не только по нижней, но и по верхней направляющей из углового металла, металла П-образной формы или другого профиля. В этом случае дверь приподнимают над уровнем пола на 5—10 мм или больше. Нижнюю направляющую крепят у стены, примыкающей к двери, или направляющую вообще не делают.

Можно поставить дверь так, что ролики будут двигаться по полу, но для этого пол надо хорошо прострогать и установить верхнюю направляющую.

Конструкция подвески двери может быть глухой или съемной.

4-12. ПЕРЕГОРОДКИ

Перегородки — это легкие стенки, которые разделяют внутреннее пространство дома на отдельные помещения. Толщина межкомнатных перегородок различна, что зависит от многих условий.

Перегородки должны быть легкими, прочными, без щелей и пустот, плохо пропускать звук, тепло и т.д. Их следует прочно закреплять между стенами или между стенами, полом и потолком.

Изготовляют перегородки из дерева, различных плит, бетона, гипсобетона, кирпича и других материалов (рис. 19).

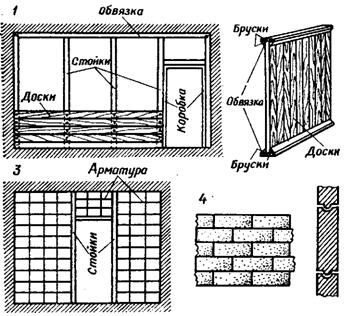

Рис. 19. Перегородки:
1 — каркасная; 2 — дощатая; 3 — каркас для литой перегородки; 4 — из гипсовых плит.

Деревянные перегородки для предохранения от возгорания оштукатуривают мокрым способом или обшивают листами сухой штукатурки. В перегородках устраивают проемы, в которых крепят дверные коробки.

4-13. ПЕРЕГОРОДКИ КАРКАСНЫЕ

Эти перегородки (рис. 19, 1) устраивают из стоек толщиной 50—60 мм, шириной 90—100 мм, с верхней и нижней обвязкой. Стойки ставят на расстоянии 400—1200 мм друг от друга. Сначала на полу размечают место дверного проема, укрепляют на полу до проема обвязку — доску. Обвязку крепят и на потолке. Заготовляют стойки, устанавливают их, прочно закрепляя с помощью шипов или гвоздей. Между стойками ставят дверную коробку и крепят ее гвоздями.

Установив каркас, приступают к его обшивке досками, располагая их горизонтально. Доски шире 120 мм надкалывают топором и прибивают двумя-тремя гвоздями к каждой стойке каркаса. С одной стороны каркаса доски прибивают сразу на всю высоту перегородки, с другой — постепенно, по 500—1000 мм.

Пустоты между обшивкой заполняют сухим мелким просеянным шлаком, уплотняя его, чтобы он меньше давал осадку. Хорошо засыпку выполнять увлажненной смесью гипса и шлака в соотношении 1:3— 1:4 по объему для зимних работ и 1:6 — для летних. Такую засыпку до начала штукатурных работ рекомендуется хорошо просушить. Засыпку невозможно выполнить до самого потолка, там остается зазор, который заполняют паклей или шлаковатой, смоченными гипсовым раствором.

Пустоты можно заполнять шлаковатой или легкой засыпкой из опилок, торфа, стружки, перемешанных с известью-пушонкой и гипсом. Берут 85% засыпки (опилки или торф), 10% извести-пушонки и 5% гипса (части по объему). Все это смешивают в сухом виде, засыпают слоями по 200—300 мм и хорошо уплотняют.

Если для обшивки применяют фанеру, древесноволокнистые плиты или листы сухой штукатурки, то стойки каркаса устанавливают чаще — через 400 — 500 мм, иначе обшивка, не обладая достаточной жесткостью, будет выпучиваться при заполнении перегородки засыпкой. Конечно, перегородки можно сделать без засыпки. Они легки, но имеют высокую звукопроводность.
