§ 53. 1. Подготовительные работы

Перед постановкой копра на фундаменты нивелируют центры опорных пят фундаментов. По разнице проектной и фактических высотных отметок определяют толщину подкладки на каждом фундаменте. Подкладки делают наборными из листовой стали, небольшими по площади, в виде пирамидки. Укрепляют подкладки на центрах опорных пят фундаментов. Верхние пластины ( ~ 20 мм) оставляют свободными, чтобы в случае необходимости их можно было убрать.

После постановки копра на фундаменты делают разметку осей подшкивной площадки. Оси располагают симметрично углам внутреннего проема подшкивной площадки. Проверяют линейными засечками перпендикулярность осей. При необходимости делают исправления. Если оси копра не совпадают с осями ствола, то делают разметку последних. Закрепляют оси на наружных краях подшкивной площадки временно краской и размечают в обе стороны от оси короткие линейки шашками через 5 мм. По этим линейкам теодолитом делают оценку смещения осей от проектного положения, не поднимаясь на подшкивную площадку.

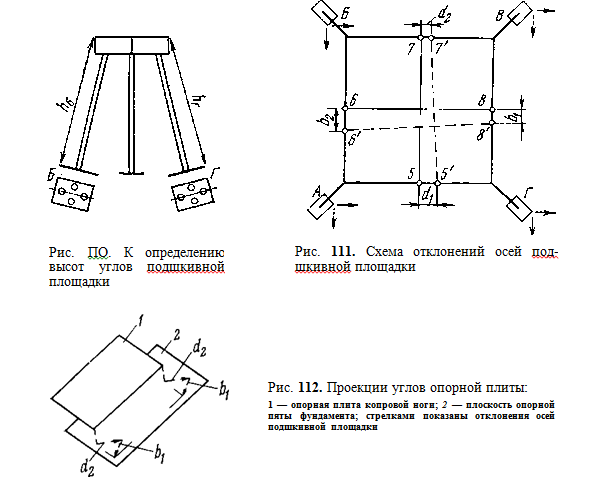

Измеряют наклонную высоту (hA, hБ, hB и hc) каждого угла подшкивной площадки над точкой края плиты, расположенной на оси отверстий для болтов (в дальнейшем будем называть эту точку точкой плиты). Все четыре высоты должны быть равны (на рис. 110 показаны высоты hБ и hг). Они нужны для того, чтобы контролировать горизонтальность подшкивной площадки. Точки плит фиксированы на диагоналях копра, удобны для постановки нивелирной рейки и проведения нивелирования. Кроме того, выбором этих точек учитывается соотношение параметров копра: в копре ВНИИОМШСа диагональный размер между опорами примерно равен высоте копра. Это означает, что сдвиг центра подшкивной площадки в диагональном направлении по абсолютной величине равен изменению превышения между диагональными опорами.

Определяют нивелировкой высотные отметки «точек плиты» Ял, НA Hs, НГ. ВЫЧИСЛЯЮТ высотные отметки углов подшкивной площадки

По разнице отметок диагональных углов подшкивной площадки вычисляют толщину дополнительных подкладок на опорах. На одной опоре уменьшают подкладку на половину разницы высот, а на другой увеличивают на ту же величину. Так же исправляют перекос подшкивной площадки по другой диагонали.

После выравнивания подшкивной площадки хорошо юстированным теодолитом с осевых реперов при двух положениях трубы определяют отклонения bъ b2, dl9 d2 от проектного положения осевых точек копра 5, 6у 7, 8 и составляют схему (рис. 111). На схеме обозначают опоры А, Б, В, Г у выписывают величины bl9 b2 dl d2 и стрелками, параллельными осям ствола, показывают направления, по которым нужно двигать опоры, чтобы они заняли проектное положение. Затем, руководствуясь этой схемой, на каждом фундаменте делают монтажную разметку. Два угла опорной плиты отвесом проектируют на фактическую плоскость опорной пяты фундамента. Отмечают проекции углов.

От этих точек параллельно осям ствола, последовательно откладывают величины Ь и d. Размеры стараются откладывать горизонтально. Погрешности здесь неизбежны, но они исчисляются миллиметрами. На рис. 112 показана разметка опоры В. Здесь отложены размеры d2 и b1. На опоре Г откладывают размеры bl d2 на опоре А—размеры dl b2 на опоре Б — размеры b29 d2. Такой разметкой находят проекции углов опорных плит, когда копер займет положение, близкое к проектному.
