Глава 2-2. Как читать чертеж печи

Разрез по А — А проходит посередине и является продольным разрезом. Как проходит по отдельным рядам режущая плоскость А — А, показано на рис. 5.

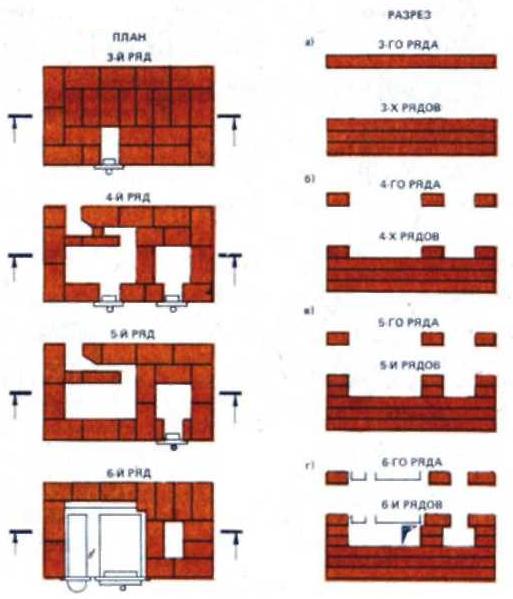

Рис. 5. Вертикальные разрезы по рядам кладки квартирной кухонной плиты






Рис. 5. Вертикальные разрезы по рядам кладки квартирной кухонной плиты

В первых трех рядах она разрезает сплошную кладку (рис. 5, а).

На 4-м ряду под разрез попадает левая стенка плиты толщиной в 1/2 кирпича, затем на протяжении 48 см — свободное пространство, за ним — стенка зольника, сам зольник (точнее его нижняя часть) и последнее — правая стенка плиты. Дополним этим разрезом три предыдущих и получим разрез четырех рядов (рис. 5, б).

туалетная бумага для диспенсеров в больших рулонах.

Разрез 5-го ряда ничем не отличается от предыдущего (рис. 5, в).

На 6-м ряду (рис. 5, г) разрезаются: стенка плиты, нижняя часть водогрейной коробки и духового шкафа, между ними — пространство шириной 8 см. Кирпич справа от духового шкафа смещен по отношению к нижележащему, образуя слева внизу полку, на которую опирается духовой шкаф, справа вверху — выступ под колосниковую решетку. Для этой же цели стенка плиты утолщена на этом ряду до 3/4 кирпича.

Продолжая по порядку разрезать ряды и последовательно наслаивать полученные разрезы, получим разрез по А — А плиты в целом (см. рис. 75).

На 7-м ряду топливник отделен от духового шкафа кирпичом «на ребро» для предохранения духового шкафа от перегрева. Здесь также разрезается низ топливника (под) с колосниковой решеткой.

Разрезы 8-го и 9-го рядов одинаковы с предыдущим.

На 10-м ряду видно, что верх кирпича, отделяющего духовку от топливника, скошен. Это облегчает движение дымовым газам.

На 11-м ряду толщина левой стенки доведена до 25 см (1 кирпич) для создания опоры чугунной плите. На разрезе ряда виден стальной уголок, обрамляющий плиту, обозначен дымовой канал над духовкой и слой глиняной смазки по ее верху.

Из разреза А — А можно уяснить направление движения дымовых газов: из топливника — над духовкой — между духовкой и водогрейной коробкой — под духовкой — в выводной канал.

Из разреза Б — Б видно, как установить духовой шкаф.В частности, видно, что кирпич, отделяющий выводной канал от пространства под духовым шкафом, уложен «на ребро». На разрезе В — В даны размеры и показано устройство топливника и зольника. Сопоставляя разрезы, можно мысленно воссоздать все части плиты (топливник, зольник, дымоход под духовым шкафом и т. д.) такими, какими они должны быть в натуре.

Следующая часть чертежа плиты — горизонтальные разрезы (планы) по рядам кладки, из которых видна последовательность кладки по рядам и показано, как нужно класть каждый кирпич в отдельности. Пользуясь планами и имея ясное представление о внутреннем устройстве, можно без затруднений сложить любую печь.

Если в ходе кладки возникает неясность, следует найти место, вызывающее сомнение, на соответствующем разрезе. Если это не поможет устранить сомнение, то нужно обратиться к специалисту. Нельзя отступать от чертежа или вносить в него изменения от себя. Следует помнить, что чертеж — это закон для печника и нарушать его запрещается.
