Глава 3, часть 4. Корпус печи, топливники, системы дымооборотов

Кладка первых рядов* печи может быть сплошной или шанцевой.

* Число этих рядов зависит от конструкции печи, а также от того, из какого материала сделано основание печи.

Шанцы — столбики, образующие сквозные каналы под печью, устраивают для вентиляции с целью охлаждения. Шанцевую кладку применяют в печах, устанавливаемых на деревянных основаниях, и печах вторых этажей.

В нижней части печи помещается зольниковая камера, или зольник. Он служит приемником золы и имеет назначение пропускать наружный воздух в топливник. Зольник имеет два отверстия: переднее, которое закрывают поддувальной дверкой, и верхнее, перекрываемое колосниковой решет кой или отдельными колосниками. Через переднее отверстие — поддувало — в печь поступает воздух, необходимый для поддержания горения топлива. Через него же выгребают золу. Через прозоры колосниковой решетки воздух проникает в топливник, а из топливника выпадает зола. Дно зольника делают на ряд ниже поддувальной дверки, чтобы не допустить самовысыпания золы на пол.

Топливник располагают непосредственно над зольником, он имеет вид шахты с кирпичными стенками. В современных печах топливники имеют три отверстия: переднее, закрываемое топочной дверкой и служащее для загрузки топлива в топливник; нижнее — в поду,— перекрываемое колосниковой решеткой*; верхнее, расположенное в своде и называемое хайлом. Через хайло дымовые газы поступают в систему дымооборотов.

https://dolgovnet96.ru банкротство физических и юридических лиц в первоуральске.

* В старинных печах с глухим подом это отверстие отсутствует.

Сажу и уносные частицы золы удаляют через прочистные отверстия — чистки, которые или закрывают дверками соответствующих размеров, или закладывают кирпичом.

Сверху печь перекрывают несколькими рядами (не менее трех) сплошной кладки — перекрышей. Перекрышу устраивают с таким расчетом, чтобы перекрыть все вертикальные швы.

Устройство топливников для всех видов топлива.

Топливо бывает трех видов: газообразное, жидкое и твердое. В сельской местности для бытовых печей используют в основном дрова, каменный уголь, сланцы и т. д.

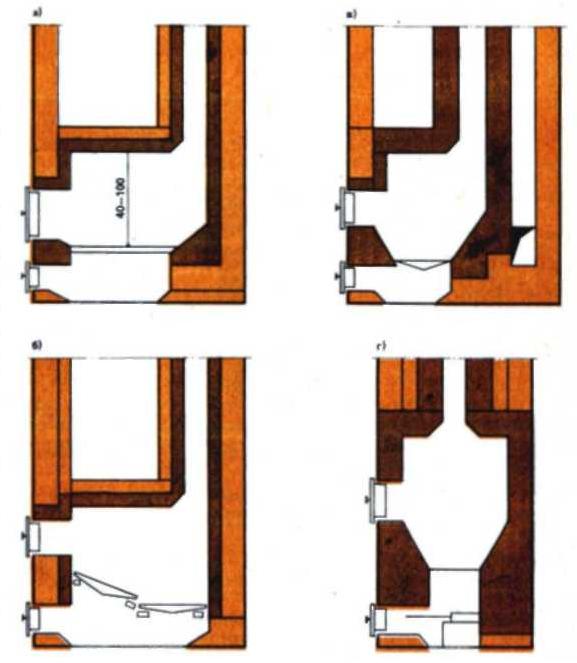

Рис. 6. Топливники для различных видов топлива:
а — дров; б — торфа; в — каменного угля; г — антрацита.

Топливник для дров (рис. 6, а) строят с таким расчетом, чтобы дрова при сгорании оседали на колосниковую решетку. С этой целью стенки топливника в нижней части выкладывают с откосом в сторону

колосниковой решетки. Высота топливника зависит от конструкции печи и колеблется от 48 до 100 см. Размеры по ширине и длине также бывают различными, однако не рекомендуется делать топливники по ширине меньше 25 см (1 кирпич). Под топливника располагают ниже рамки топочной дверки на 1—2 ряда кладки, чтобы при открывании топочной дверки из топливника не выпадали угли.

Торф представляет собой перегнившие и слежавшиеся остатки растений. В Белоруссии, Прибалтике и других местах, где организована промышленная добыча торфа, его используют в качестве топлива для бытовых печей. Торфяные брикеты, а также сухой резаный торф хорошо горят в топливниках для дров, хотя и требуют дополнительной шуровки во время топки из-за высокой зольности торфа.

Для торфяной крошки топливник делают с двумя колосниковыми решетками. Одна — горизонтальная в задней части пода, вторая — наклонная от топочной дверки к горизонтальной решетке. Торф разжигают на горизонтальной решетке. После того как первый слой хорошо разгорится, засыпают второй слой, который покрывает и наклонную решетку (рис. 6, б).

Из всех видов твердого топлива каменный уголь является наиболее высококалорийным. Каменные угли бывают малозольные и спекающиеся, зольные, бурые, антрациты и т. д.

Чтобы разжечь каменный уголь, необходимо создать высокую температуру — до 600 °С (для дров достаточно около 300 °С). Нормальное горение каменного угля проходит при поступлении кислорода в большом количестве. Это условие удовлетворяют за счет установки колосниковой решетки, по размерам равной поду топливника. Колосники должны быть усиленными, так как обычные решетки для дров быстро прогорают. Стенки топливника изнутри футеруют огнеупорным кирпичом (рис. 6, в).

Каменный уголь можно сжигать и в топливнике для дров, но топливо в этом случае следует располагать только на колосниковой решетке.

В некоторых местностях в качестве топлива используют горючие сланцы. Топливник для сжигания сланцев такой же, как и для сжигания угля.

Реже других разновидностей каменного угля на топливо используют антрацит. Топливник для него представляет собой неглубокуюшахту, сужающуюся книзу, с выдвижной колосниковой решеткой для чистки ее от шлака во время топки (рис. 6, г).

В безлесных районах Украины, удаленных от центров угледобывающей промышленности, на топливо идут солома, кизяк и т. д. Топливник для кизяка делают таким же, как и для торфа. Солома хорошо горит в любом топливнике, если ее сжигать небольшими порциями, свернутыми в жгуты.
